IR rework stanica renovovaného výrobcu JOVY-SYSTEMS predstavuje vďaka spojeniu s PC a prepracovaným ovládacím programom špičku v oblasti poloautomatizovaného infračerveného spájkovania. Vďaka precíznej, premyslenej konštrukcii a solídnemu dielenskému spracovaniu ponúka vysoký komfort práce. Software umožňuje vynikajúci management spájkovacích profilov, ich grafickou editáciou a vyobrazenie aktuálnej krivky podľa meraných hodnôt behom procesu spájkovania. Pre dokonalé monitorovanie teplôt na rôznych miestach sú k dispozícii 3 nezávislé meracie okruhy teploty. Po pripojení ďalších senzorov teploty môžete merať teplotu spodku plošného spoja, teplotu čipu i teplotu spoja u päty BGA.
V jednotlivých častiach spájkovacej krivky sú stanovené maximálne neprekročiteľné teploty a pri ich eventuálnom dosiahnutí je indikovaný alarm. Rework systém je kompatibilný s bezolovnatým i olovnatým spájkovaním. Poskytuje bezpečný ohrev všetkých komponentov ako SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA a všetky epoxidové μBGA. Širšiu ponuku ir emitorov v rozmeroch 20x20mm, 40x40mm, 60x60mm, 70x70mm, reprezentujú dodávané clony, ktoré sa predsadia pred hornú ir infra topnou platňu.
Riadiaci systém nie je umiestnený v jednom šasi s predohrievačom, ale v externom kovovom boxe, ktorý je so stanicou prepojený káblom. Ovládacia jednotka tak nie je ani pri nepretržitej prevádzke prehrievaná, čo vedie ku zvýšeniu spoľahlivosti a predlženiu životnosti stanice. O chladenie výkonových spínacích prvkov ovládacej jednotky sa stará dedikovaný ventilátor.
Hlavnú časť príslušenstva tvorí stolička pre upnutie plošného spoja (x-y table), pomocou ktorej uchytíte základovú dosku až do šírky 600mm. Kompresor pre vákuovú pinzetu je integrovaný vnútri šasi. S najväčšou gumovou násadou zdvyhne až 200 g. Oproti ostatným infra systémom môžete očakávať rýchlejšie odozvy na požadované zmeny teplôt vďaka výkonnejším žiaričom, rovnomernejšej ploche rozloženia infra žiarenia.
Neobvykle vysoký dôraz je u tejto rework stanice kladený na nastavenie pracovných parametrov - teplotného profilu pomocou programu na PC. Stanica sa k PC pripojuje priamo USB káblom a software umožňuje správu teplotných profilov a poskytuje vizualizáciu celého procesu pretavenia. Pretavovacie profily sú k dispozícii priamo na webe výrobcu; pomocou riadiaceho sw je stanica nastavená behom chvíľky presne tak, ako vyžaduje konkrétna aplikácia. Nastavené profily je možné uzamknúť a chrániť heslom.
JOVY RE-8500 ponúka premyslenú konštrukciu a dielenské spracovanie a s tým súvisiaci komfort obsluhy. K presnému vycentrovaniu spájkovacieho čipu pod infračerveným žiaričom slúži laserový zameriavač.
Rework profily tu k stiahnutiu.

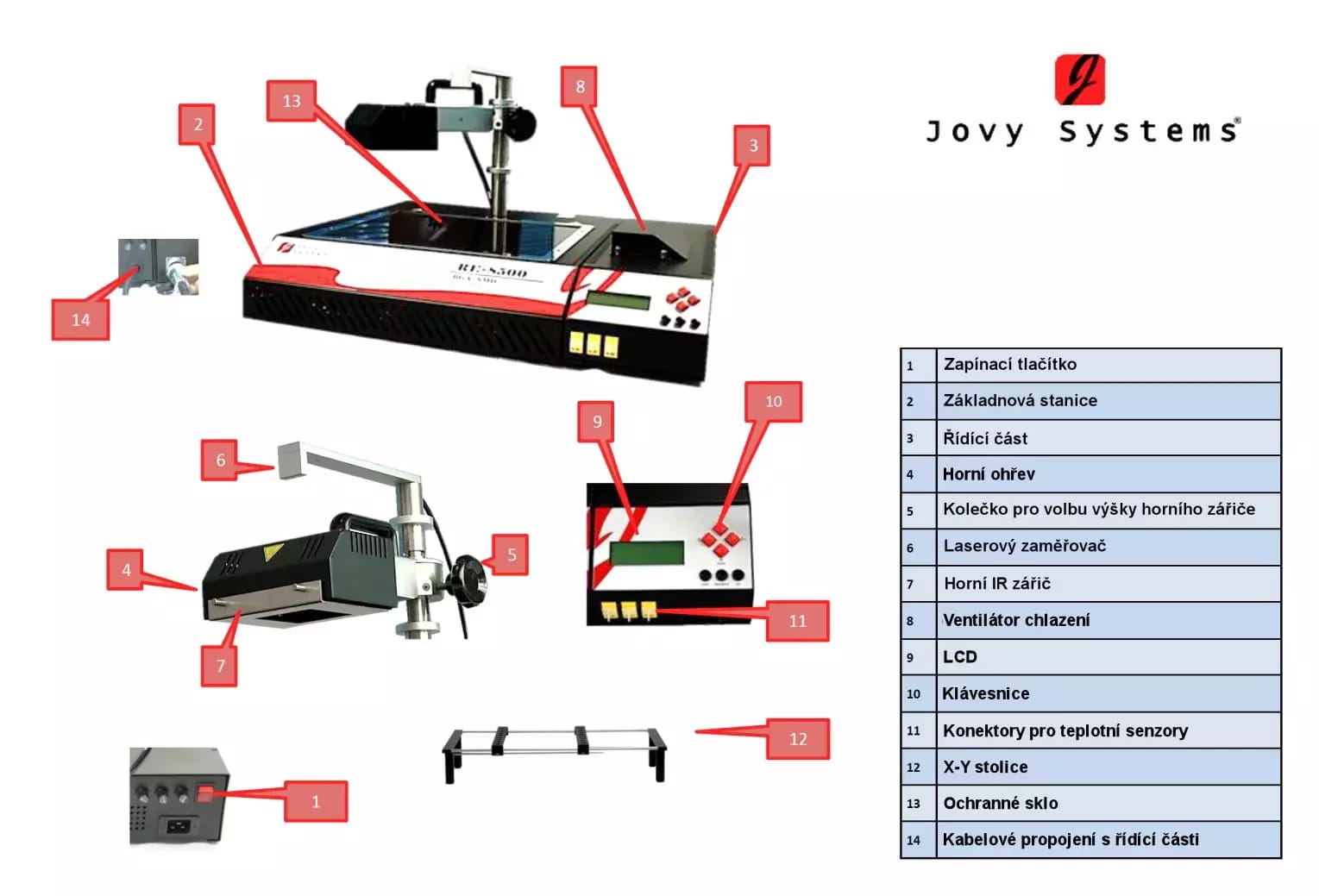

opravárenské pracovisko JOVY RE-8500 obsahuje:
- RE-8500 stanicu s podohrevom a IR reflektorom
- riadiacu časť stanice, prepojovací kábel
- X-Y suport pre uchytenie dosky plošných spojov
- 4 clony infra žiariče 2x2, 4x4, 6x6, 7x7 cm
- 1 teplotný senzor
- USB kábel
- set vákuové pinzety - vákuové pero + 5 gumových prísaviek
- napájacie káble
- náhradné poistky
- montážne skrutky
- CD + manuál
Príklady použitia opravárenskej stanice JOVY RE-8500
- odletovanie plechového tienenia zo základnej dosky mobilného telefónu (najmä MOTOROLA používa tlstý plech)
- pretavenie (reflow) procesorov alebo pamätí mobilných telefónov - časté poškodenia u telefónov s tenkými doskami plošných spojov (SIEMENS)
- náhrada horúceho vzduchu pri reworku mobilných telefónov - infra ohrev neodfúkne drobné súčiastky
- výmena CPU pri notebookoch, netbookoch
- výmena south bridge a north bridge chipu
- odletovanie a spätné priletovanie poškodených grafických čipov
- reflow grafického čipu
- opravy ľubovoľných SMT chipov na základových doskách
- reflow X-box
- reflow PS3
- reflow NINTENDO Wii
- predohrev sa dá použiť aj v spojení s horúcovzdušnou spájkou
