Kompresor pre vákuovú pinzetu je integrovaný vo vnútri šasi. Oproti ostatným infra systémom môžete očakávať rýchlejšie odozvy na požadované zmeny teplôt vďaka výkonnejším žiaričom, rovnomernejšiemu plošnému rozloženiu infra žiarenia, širšej ponuke ir emitorov v rozmeroch 20x20mm až 40x40mm, precíznejšej konštrukcii a dielenskému spracovaniu a s tým súvisiacim komfortom obsluhy. K presnému vycentrovaniu spájkovaného čipu pod infračerveným žiaričom slúži laserový zameriavač. Pozvoľnému dochladeniu ohrievanej zóny napomáha nepriamo fúkací ventilátor.

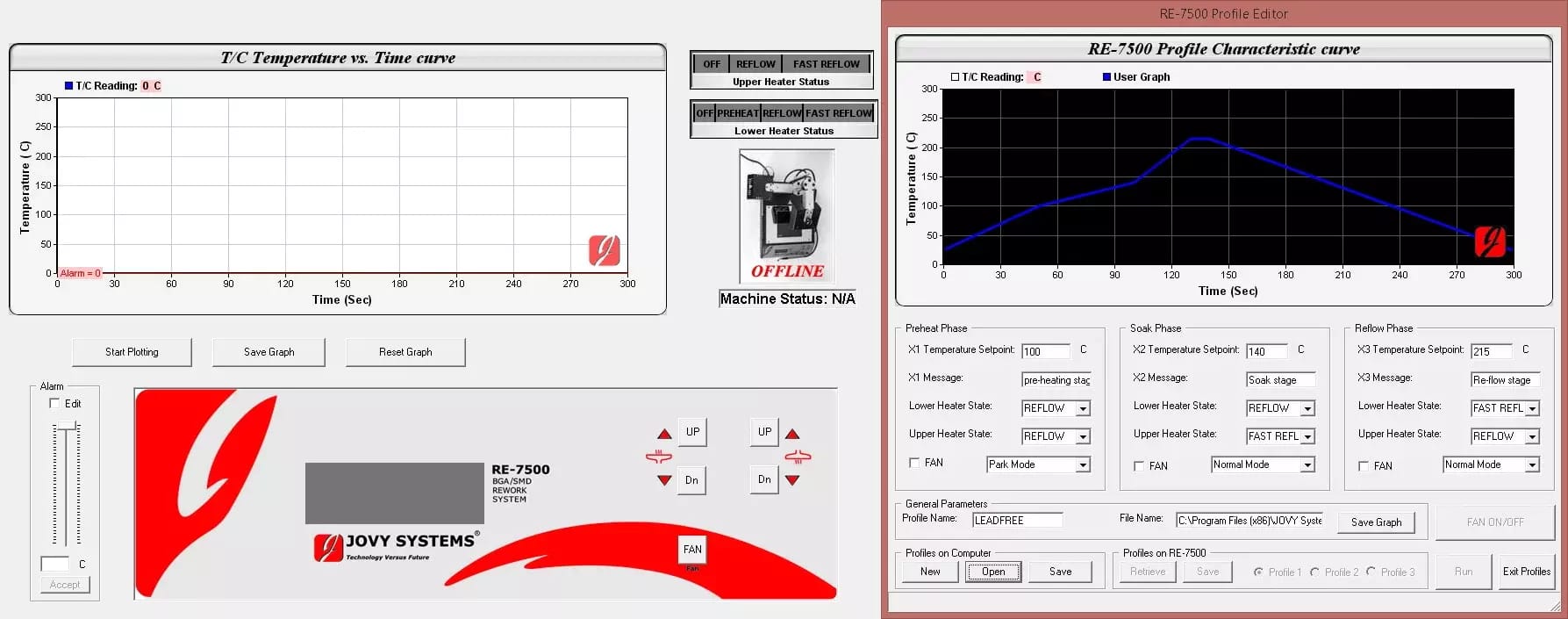

Neobyčajne vysoký dôraz je u tejto rework stanice kladený na nastavenie pracovných parametrov - teplotného profilu pomocou programu na PC. Stanica sa k PC pripája priamo USB káblom a softvér umožňuje správu teplotných profilov a poskytuje vizualizáciu celého procesu pretavenia. Pretavovacie profily sú k dispozícii priamo na webe výrobcu; pomocou riadiaceho sw je stanica nastavená behom okamihu presne tak, ako to vyžaduje konkrétna aplikácia.
Profily nájdete
tu.
Opravárenské pracovisko JOVY RE-7500 obsahuje:
- RE-7500 stanicu s podohrevom a IR reflektorom
- XY suport pre uchytenie dosky plošných spojov
- 1 teplotný senzor
- USB kábel
- Set vákuovej pinzety - vákuové pero + 5 gumových prísaviek
- Napájací kábel
- Náhradné poistky
- Montážne skrutky
- CD + manuál
Príklady použitia opravárenskej stanice JOVY RE-7500
odletovanie plechového tienenia zo základnej dosky mobilného telefónu (najmä MOTOROLA používa tučný plech)
- pretavenia (reflow) procesorov alebo pamätí mobilných telefónov - časté poškodenia u telefónov s tenkými doskami plošných spojov (SIEMENS)
- náhrada horúceho vzduchu pri REWORK mobilných telefónov - infra ohrev neodfúkne drobné súčiastky
- výmena CPU u notebookov, netbookov
- výmena south bridge a north bridge chipu
- odletovanie a spätné priletovanie chybných grafických čipov
- reflow grafického čipu
- opravy ľubovoľných SMT chipov na základových doskách
- reflow X-box
- reflow PS3
- reflow NINTENDO Wii
- predohrev sa dá použiť aj v spojení s teplovzdušnou spájkou
