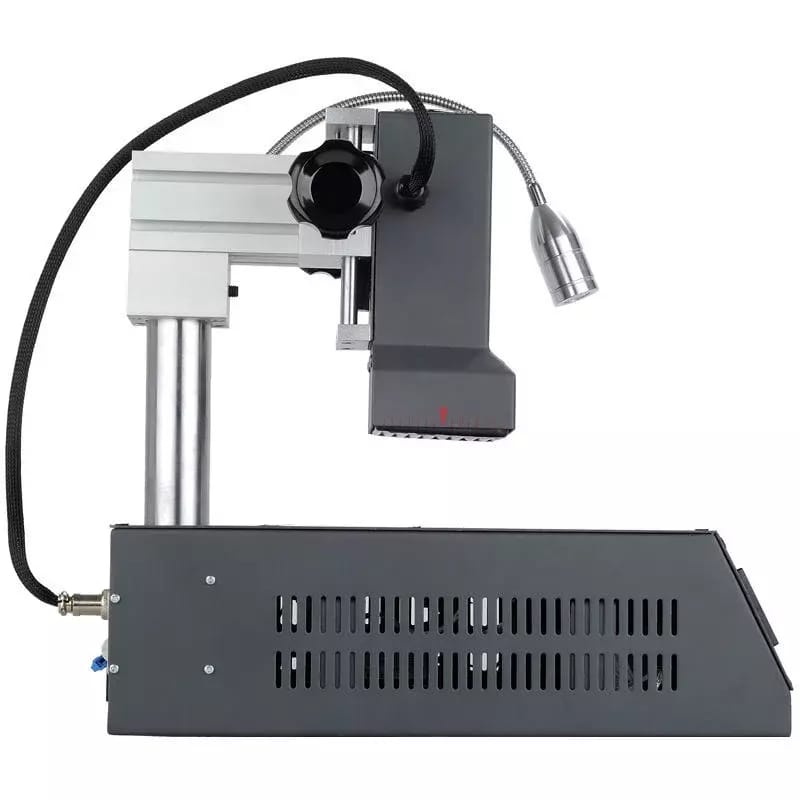

Infračervený spájkovací systém s pripojením k PC typ iR6500

Ovládanie využíva spätnej väzby meraním teploty platne preheateru pomocou vstavaného teplotného spínača. Druhý teplotný snímač je možné umiestniť presne na plochu, kde potrebujete merať teplotu - zhora PCB.

Činnosť rework stanice počas reflow procesu môže byť monitorovaná skrze rozhranie USB na PC. Obslužný softvér je dodávaný na CD spolu so stanicou. Softvér graficky zaznamenáva časy a priebehy oboch meraných teplôt počas spájkovania- odspájkovania. Prepracovaný systém riadenia výkonu jednotlivých žiaričov umožňuje definovať až 16 časových úsekov, ktoré tvoria jednotlivé segmenty procesu pretavenia spájkovacej zliatiny počas spájkovania eventuálne odletovanie súčiastok.

Plošný spoj ľahko upnete do nastaviteľného supportu. Osvetlenie sprostredkuje integrovaná LED lampa na ohybnom husom krku.

Rework stanica iR6500 je inováciou typu iR6000, ďalej vylepšujúca niektoré jej vlastnosti. Kľúčové vlastnosti a funkcie systému zostávajú zhodné s typom iR6000, vrátane príkonu predohrevu aj tepelného emitora v hlavici. Zmena však tkvie v povrchu oboch žiaričov; iR6500 je na rozdiel od iR6000 osadená kalenými platňami, ktorých profil vyžarovania sa viac blíži žiareniu absolútne čierneho telesa. Emisia infračerveného spektra je efektívnejšia, čo vedie k nižšej teplote povrchu pri rovnakom množstve vyžiarenej energie.

Ďalšia zmena sa týka spôsobu uchytenia dosky plošných spojov alebo skôr rozšírenie možností pri uchytení PCB. Atypicky tvarované dosky alebo dosky osadené väčšími súčiastkami až ku kraju plošného spoja môže byť problém spoľahlivo prichytiť starším typom suportu. Obrázky ilustrujú využitie ramienok rozširujúcich uchopovacie schopnosti oproti iR6000.

Tretí výrazný upgrade potom predstavuje natívne USB interface pre spojenie s PC namiesto RS-232 UART rozhrania použitého pri iR6000. Spojenie stanice iR6000 s moderným PC vyžadovalo kvôli absencii COM portov obstaranie prevodníka RS232-USB. IR6500 túto potrebu eliminuje a pre prepojenie je priložený USB kábel. USB konektor je rovnako ako miesto pre pripojenie externého snímača presunutá zozadu na čelnú stranu prístroja.

Digitálne riadený ir spájkovací systém s USB pripojením
spájkovania technológií: CBGA, CCGA, CSP, QFN, MLF, PGA a všetky BGA čipy zo zelenej živice
