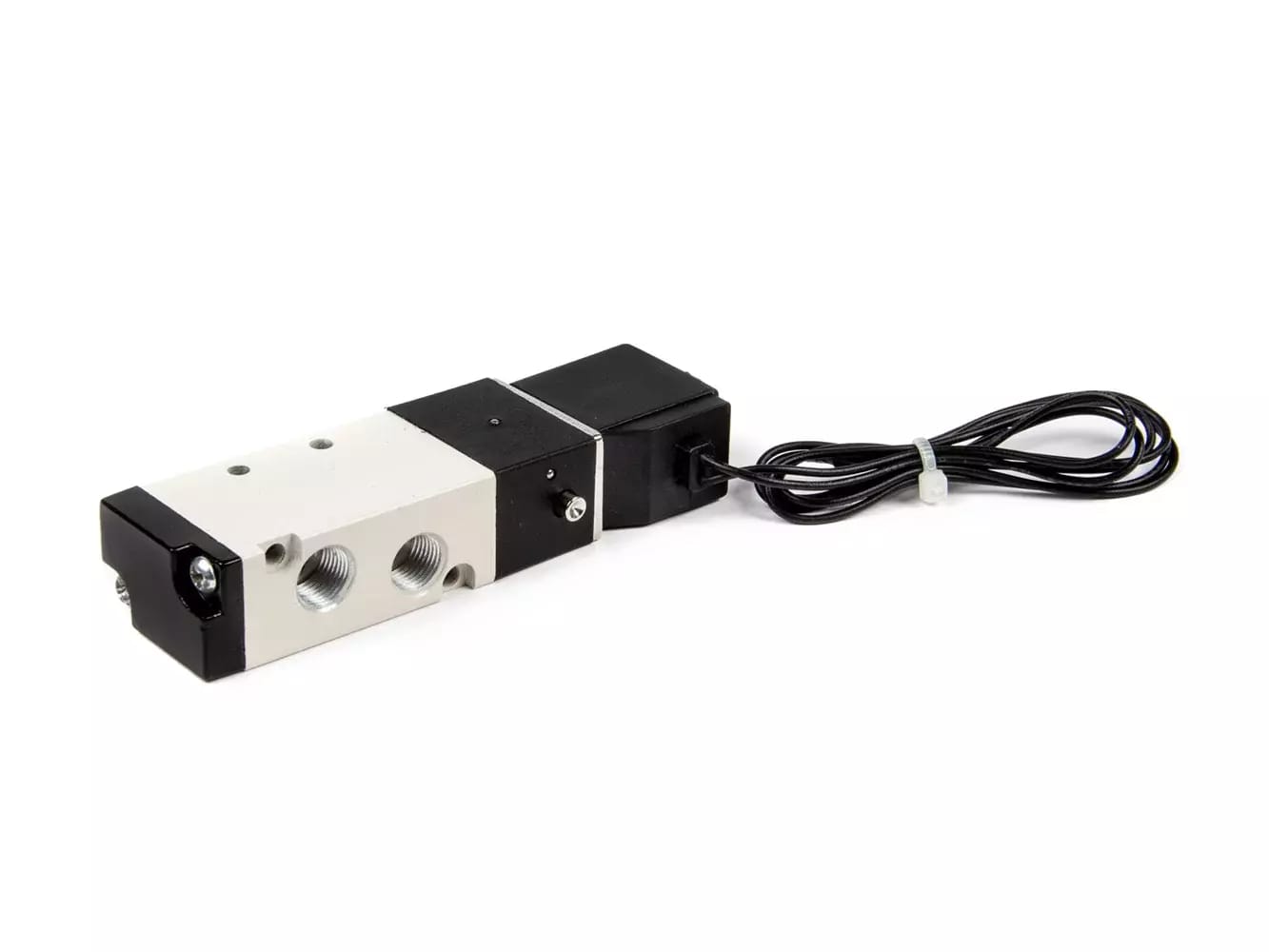

Elektricky ovládaný vzduchový ventil (solenoid) DC12V G 1/8" 4V110-06

Elektricky ovládaný monostabilný elektromagnetický ventil 5/2 sa používa na ovládanie pneumatických valcov a ventilov v dávkovačoch kvapalín, cnc frézach, obrábacích strojoch, výrobných a dávkovacích linkách a systémoch pomocou jednosmernej 12 V elektromagnetickej ovládacej cievky a rozvodu vzduchu.

Elektricky ovládaný päťpolohový ventil s dvoma polohami má jeden hlavný vstup (P), ktorý sa používa na distribúciu vzduchu medzi výstupmi A a B. Vstup označený P distribuuje vzduch do výstupu A alebo B, v predvolenej polohe, keď ventil nie je v prevádzke (riadiaca cievka je bez napätia), vzduch prúdi cez vstup P do výstupu A, keď je ventil prepnutý, vstup A je bez napätia a vzduch prúdi cez výstup B. Ďalšie dva výstupy označené R a S sú výduchy, ktoré sa používajú na uvoľnenie tlaku vzduchu alebo na reguláciu tlaku vzduchu po zapojení škrtiacej klapky. V praxi je potom možné napríklad pomocou blow-off a škrtiaceho ventilu regulovať rýchlosť pneumatického piestu v dávkovači kvapaliny. Ovládanie ventilu pracuje s jednosmerným napätím 12 V a spotrebou približne 1,5 V. 0,4A. Vstup pre napájanie ventilu je realizovaný vodičmi s voľnými koncami s prierezom 0,35 mm a dĺžkou 20 cm.
Všetky vstupy a výstupy majú vnútorný závit G 1/8".
