Elektrický solenoid 5/2 4V220-08 230V AC

Elektricky ovládaný vzduchový ventil - solenoid 5/2 4V220-08 230V AC slúži na ovládanie pneumatických valcov a ventilov v dávkovačoch kvapalín, CNC frézach, obrábacích strojoch, vo výrobných a dávkovacích linkách a systémoch pomocou elektromagnetickej ovládacej cievky 230V AC a rozvodu vzduchu.

Elektricky ovládaný päťcestný ventil s dvoma polohami má jeden hlavný vstup (P), ktorý slúži na distribúciu vzduchu medzi výstupmi A a B. Prepínam oboch cievok dochádza k presmerovaniu distribúcie z vstupu P na výstup A alebo B. Zvyšné dva výstupy označené ako R a S sú odfuky, ktoré slúžia na upúšťanie pretlaku vzduchu či na reguláciu tlaku vzduchu po pripojení škrtiaceho ventilu. Odfuky je možné spoločne so škrtiacim ventilom (nie je súčasťou balenia) použiť na úpravu rýchlosti posuvu pneumatického piestu. Ovládanie ventilu pracuje s DC napätím 230V a odberom cca. 25mA. Vstup pre napájanie ventilu je realizovaný vodičmi s voľnými koncami o priereze 0,35mm a dĺžke 50cm.

Bistabilný model sa líši proti monostabilnému dvomi cievkovými prevedeniami. Pri bistabilnom prevedení nie je potrebné pre prepnutie výstupu trvalo privádzať napätie na cievku, prepínanie je realizované dvoma cievkami, ktoré po odpojení napätia držia polohu.

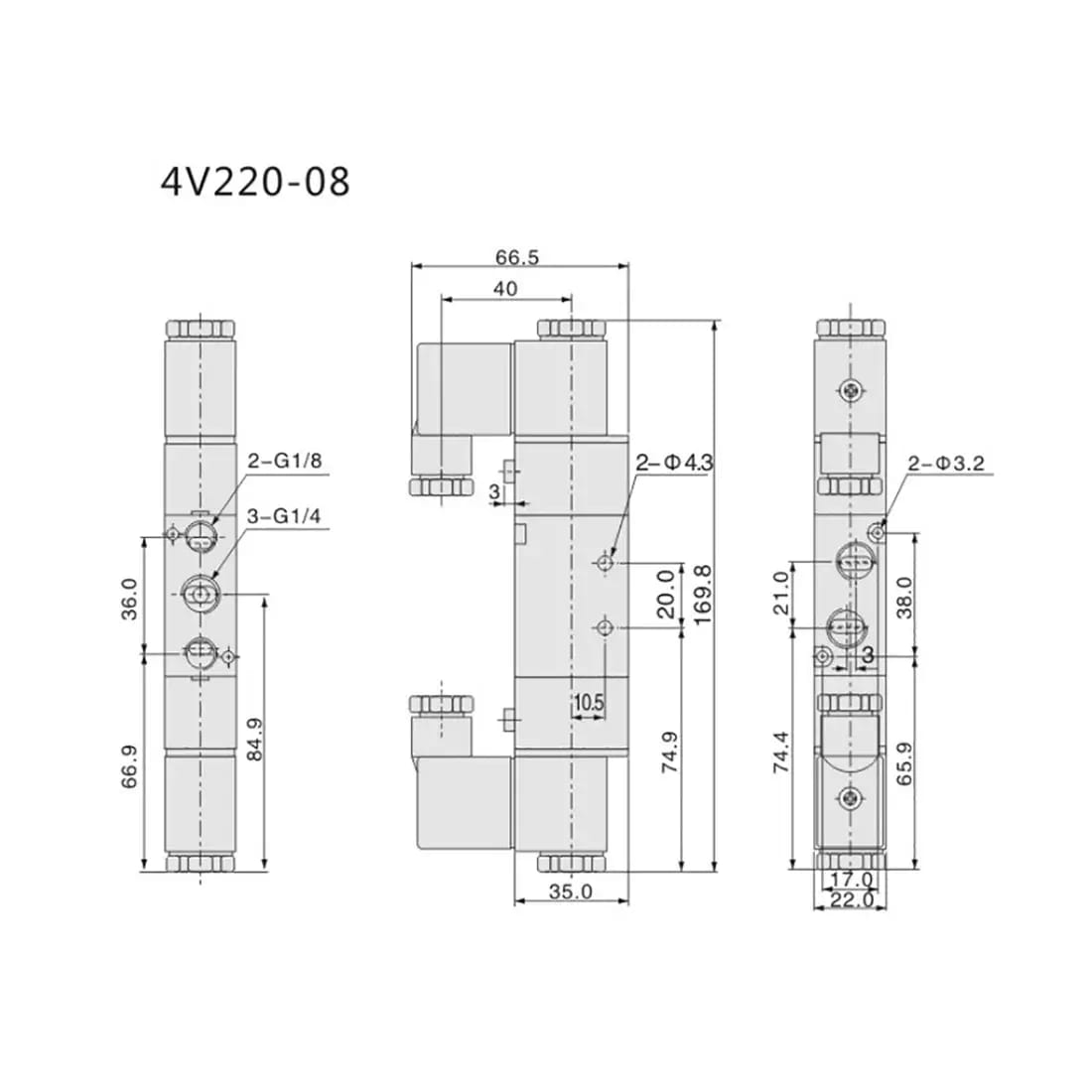

Vstup a výstupy majú koncovku G 1/8" s vnútorným závitom, do ktorých sú už od výroby naskrutkované rýchlospojky pre hadičky s vonkajším závitom 8mm. Otvory pre odfuky majú vnútorný závit G 1/4" v ktorých sú naskrutkované mosadzné filtre.
