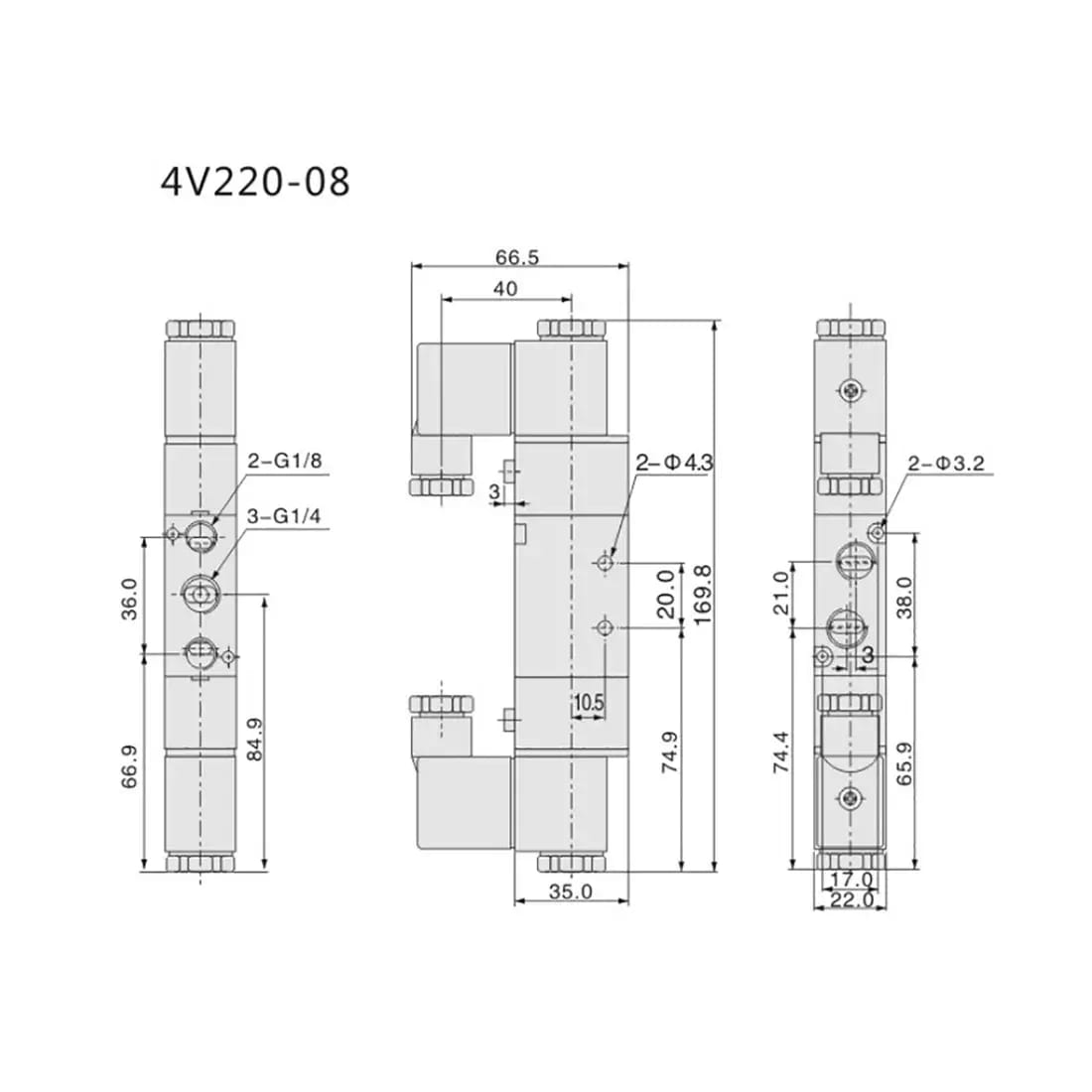

Elektrický solenoid 5/2 4V220-08 24V DC

Elektricky ovládaný vzduchový ventil - solenoid sa používa na ovládanie pneumatických valcov a ventilov v dávkovačoch kvapalín, CNC frézach, obrábacích strojoch, výrobných a dávkovacích linkách a systémoch pomocou elektromagnetickej riadiacej cievky DC 24 V a rozvodu vzduchu.

Verzia s napájaním cievky 24 V DC je vhodná aj ako náhradný diel pre plniace stroje s objemom 50 - 1000 ml, 300 - 2500 ml a 1000 - 4000 ml.

Elektricky ovládaný päťpolohový ventil s dvoma polohami má jeden hlavný vstup (P), ktorý sa používa na distribúciu vzduchu medzi výstupmi A a B. Prepnutím dvoch cievok sa distribúcia presmeruje zo vstupu P do výstupu A alebo B. Ďalšie dva výstupy, označené R a S, sú výduchy, ktoré sa používajú na uvoľnenie pretlaku alebo na reguláciu tlaku vzduchu po pripojení škrtiaceho ventilu. Výduchy sa môžu používať spolu so škrtiacou klapkou (nie je súčasťou dodávky) na reguláciu rýchlosti pneumatického piesta. Ovládanie ventilu pracuje s jednosmerným napätím 24 V a spotrebou približne 1,5 V. 0,125 mA. Vstup pre napájanie ventilu je realizovaný vodičmi s voľnými koncami s prierezom 0,35 mm a dĺžkou 50 cm.

Bistabilný model sa od monostabilného modelu líši konštrukciou s dvoma cievkami. V bistabilnej konštrukcii nie je potrebné trvalo privádzať napätie na cievku na prepínanie výstupu, prepínanie sa realizuje pomocou dvoch cievok, ktoré udržujú polohu po odstránení napätia.

Vstup a výstup majú koniec s vnútorným závitom G 1/8", do ktorého sa z výroby naskrutkujú rýchlospojky pre rúrky s vonkajším závitom 8 mm. Otvory pre výduchy majú vnútorný závit G 1/4", do ktorého sa naskrutkujú mosadzné filtre.
