Multifunkčný vstavaný merač elektrických veličín AC 80~260V/100A - otvárateľný prúdový transformátor

Multifunkčný panelový merač so striedavým napätím 80-260 V, meraním prúdu 0-100 A pomocou otvoriteľného prúdového transformátora, frekvenciou 45-65 Hz a spotrebou energie a účinníkom.

Modul je vhodný na inštaláciu do panelov alebo stavebných skríň v domácich dielňach, školských laboratóriách a servisných strediskách. Pripojený modul zobrazuje na prehľadnom displeji všetky dôležité informácie o napájaní: napätie, prúd, prúdovú a celkovú spotrebu, frekvenciu a účinník.

S modulom sa dodáva prúdový rozpojovací transformátor, ktorý sa postará o meranie prúdu až do 100 A! Cievka meria prúd indukčne (bezkontaktne) stačí ju pripojiť k meraciemu modulu a "zacvaknúť" na obvod, ktorý chceme merať. Cievku možno otvoriť a nacvaknúť na spotrebič alebo už nainštalované elektrické zariadenie. obvode bez toho, aby bolo potrebné obvod rozoberať.

Na prednom paneli modulu sa nachádza veľký podsvietený displej s rozmermi 50x30mm, na displeji je možné zobraziť všetky merané hodnoty naraz: napätie, prúd, prúdový odber W, celkový odber W, frekvenciu a PF (účinník). Vedľa displeja sa nachádza len jedno multifunkčné tlačidlo: krátke stlačenie - zapnutie/vypnutie podsvietenia (stav podsvietenia sa pamätá aj po odpojení od napájania), 3 s stlačenie: funkcia alarmu - slúži na nastavenie výkonu vo wattoch, pri prekročení bliká podsvietenie a hodnota výkonu, 5 s stlačenie: nasleduje krátke potvrdzujúce stlačenie - vynulovanie počítadla celkovej spotreby.

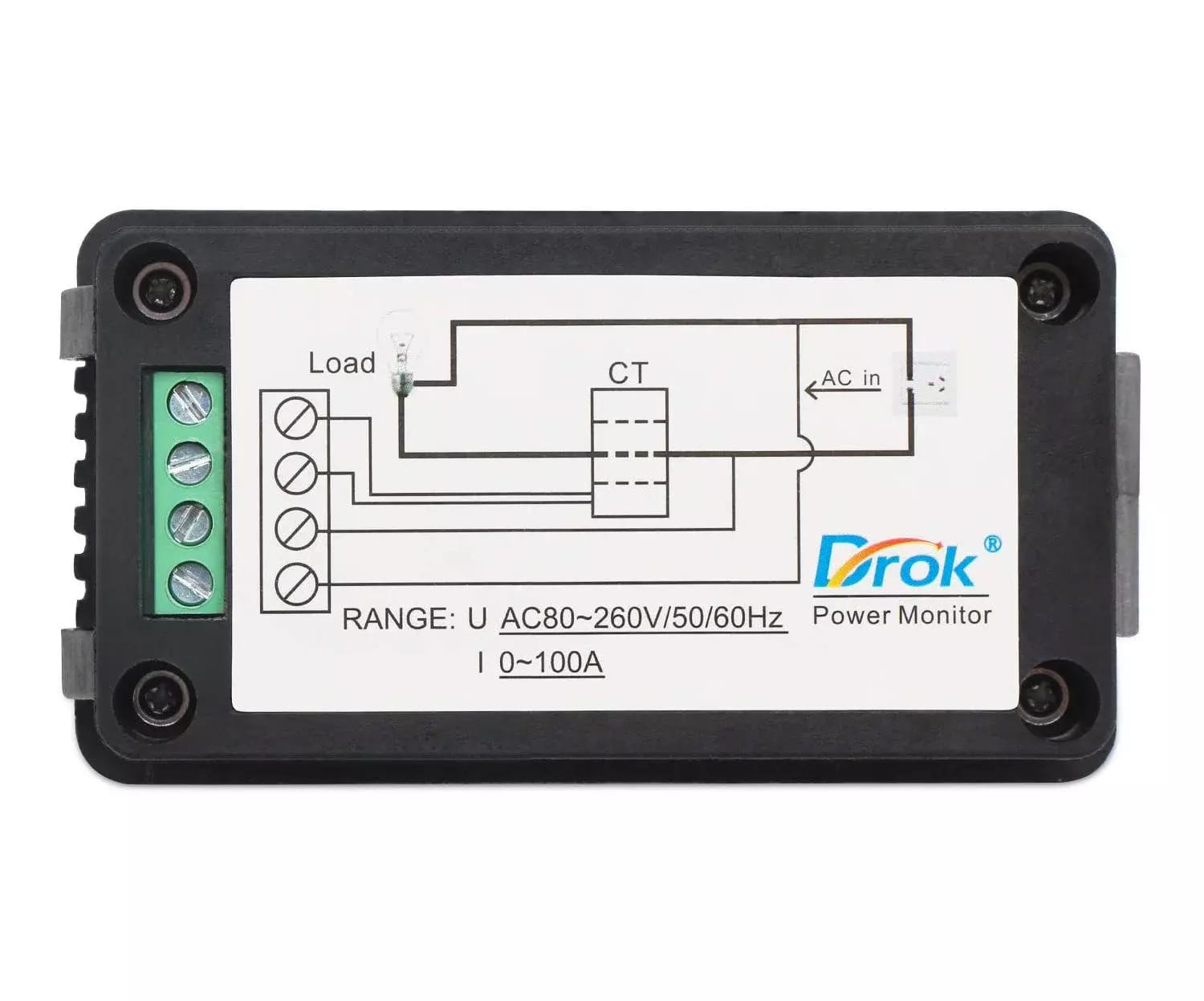

Na zadnej strane modulu sa nachádza svorkovnica pre napájanie modulu a vstup meracej cievky. Modul je napájaný priamo z elektrickej siete. Po odpojení od siete si modul pamätá nastavenia a celkovú spotrebu energie.

Schéma zapojenia modulu sa nachádza v galérii produktov.

Obsah balenia.
