Multifunkčný vstavaný elektromer AC 80 ~ 260V/100A - toroidný prúdový transformátor

Multifunkčný panelový merač s meraním striedavého napätia 80-260 V, prúdu 0-100 A s toroidným prúdovým transformátorom, frekvenciou 45-65 Hz a spotrebou energie a účinníkom.

Modul je vhodný na inštaláciu do panelov alebo, konštrukčných skríň v domácich dielňach, školských laboratóriách a servisných strediskách. Pripojený modul zobrazuje na prehľadnom displeji všetky dôležité informácie o napájaní: napätie, prúd, prúdovú a celkovú spotrebu, frekvenciu a účinník.

Spolu s modulom sa dodáva aj merací transformátor prúdu, ktorý sa postará o meranie prúdu až do 100 A! Cievka meria prúd indukčne (bezkontaktne) stačí ju pripojiť k meraciemu modulu a pripojiť k obvodu, ktorý chceme merať. Toroidná cievka je zaplombovaná a nie je možné ju pripojiť k už nainštalovanému spotrebiču alebo zdroju napájania. nie je pripojená k obvodu. Cievka musí byť prevlečená cez vodič meraného obvodu. Na našej webovej stránke nájdete aj verziu modulu s možnosťou zapojenia bez demontáže obvodu.

Na prednom paneli modulu sa nachádza veľký podsvietený displej s rozmermi 50 x 30 mm, na displeji sa môžu naraz zobraziť všetky merané hodnoty: napätie, prúd, prúdový odber W, celkový odber W, frekvencia a PF (účinník). Vedľa displeja sa nachádza len jedno multifunkčné tlačidlo: krátke stlačenie - zapnutie/vypnutie podsvietenia (stav podsvietenia sa pamätá aj po odpojení od napájania), 3 s stlačenie: funkcia alarmu - slúži na nastavenie výkonu vo wattoch, pri prekročení bliká podsvietenie a hodnota výkonu, 5 s stlačenie: nasleduje krátke potvrdzujúce stlačenie - vynulovanie počítadla celkovej spotreby.

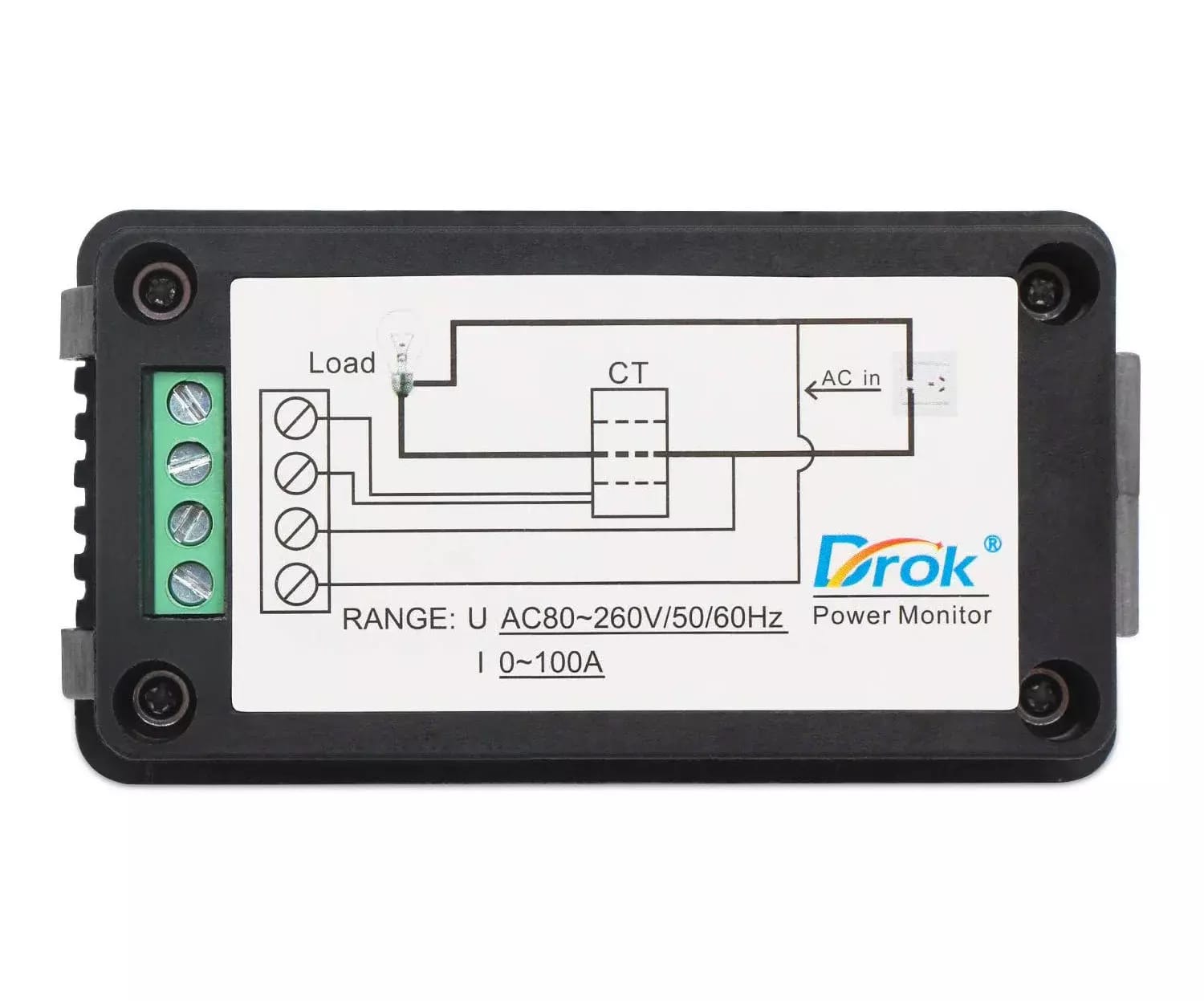

Na zadnej strane modulu sa nachádza svorkovnica pre napájanie modulu a vstup meracej cievky. Modul je napájaný priamo z elektrickej siete. Po odpojení od siete si modul pamätá nastavenia a celkovú spotrebu energie.

Schéma zapojenia modulu sa nachádza v galérii produktov.

Obsah balenia.
