Senzor na meranie hladiny vody / vodného stĺpca 0-1m 24V, 4-20mA

Hydrostatický senzor na meranie hladiny kvapaliny v rozsahu 0-1 m.

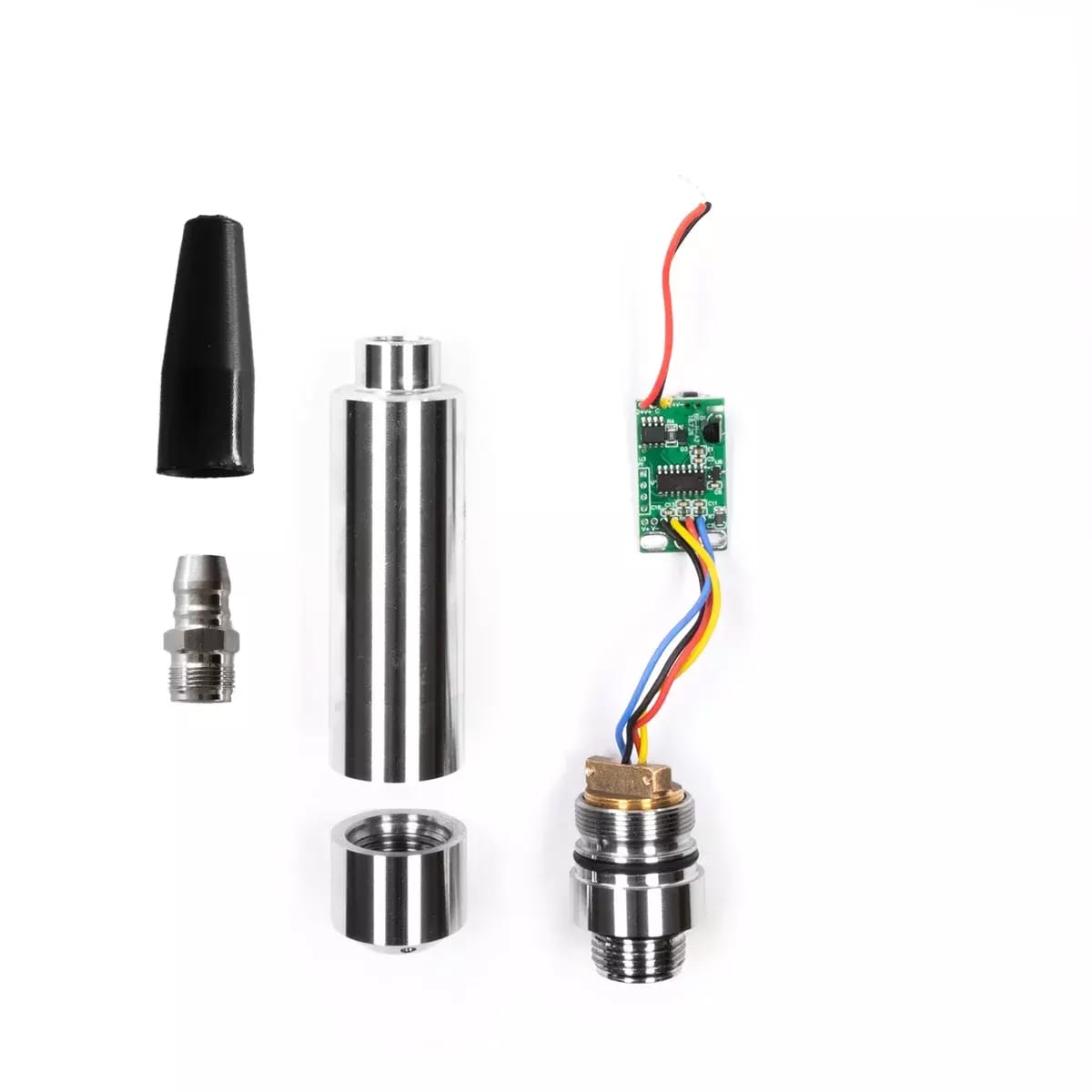

Senzor vo vodotesnom vyhotovení z nehrdzavejúcej ocele v tvare valca s výškou 141 mm a priemerom 28 mm sa používa na meranie výšky hladiny kvapaliny v nádrži alebo kontajneri v rozsahu 0-1 m. Po odskrutkovaní krytu snímača sa vo vnútri nachádzajú dva vodiče na pripojenie (prispájkovanie) kábla vedúceho k meracej jednotke. Po obvode všetkých skrutkovateľných častí sú umiestnené tesniace gumičky, ktoré zabraňujú vniknutiu vody do snímača. Snímač tlaku sa nachádza v spodnej časti sondy, ktorá by mala byť umiestnená na dne nádrže vo vertikálnej polohe. Snímač meria tlak kvapaliny. Senzor je vhodný pre neagresívne kvapaliny (voda). Na meranie hladiny kvapaliny je potrebný len jeden snímač.

Hydrostatický snímač umiestnený na dne nádrže/zásobníka kvapaliny meria hydrostatický tlak, ktorý je úmerný výške hladiny vody, týmto spôsobom možno ľahko merať výšku hladiny kvapaliny. Jednoducho povedané, snímač umiestnený na dne nádrže meria výšku hladiny nad snímačom. Výška hladiny je odvodená od hydrostatického tlaku pôsobiaceho na snímač.

Kábel od snímača, ktorý je ponorený vo vode, musí byť vodotesný a vedený v hadici.









Snímač sa dodáva bez kábla, maximálna dĺžka kábla je 20 m. Snímač je určený len na meranie výšky hladiny vody, mierne znečistenej alebo zakalenej vody, prípadne kvapalín s podobnou viskozitou. Hydrostatické snímače sa môžu používať len v nezakalených (atmosférických) nádržiach. Pre správnu funkciu musí byť snímač pripojený k 24 V 4-20 mA hladinomeru. Obsah balenia:1x hydrostatický snímač
