Hydrostatický hladinomer - kontrolér výšky hladiny kvapaliny na DIN lištu pre meranie a kontrolu výšky vodného stĺpca septikoch, nádržiach, zásobníkoch vody v miestach, kde sa nedá opticky zistiť výšku kvapaliny, alebo kde je nutné neustále kontrolovať presnú hladinu.

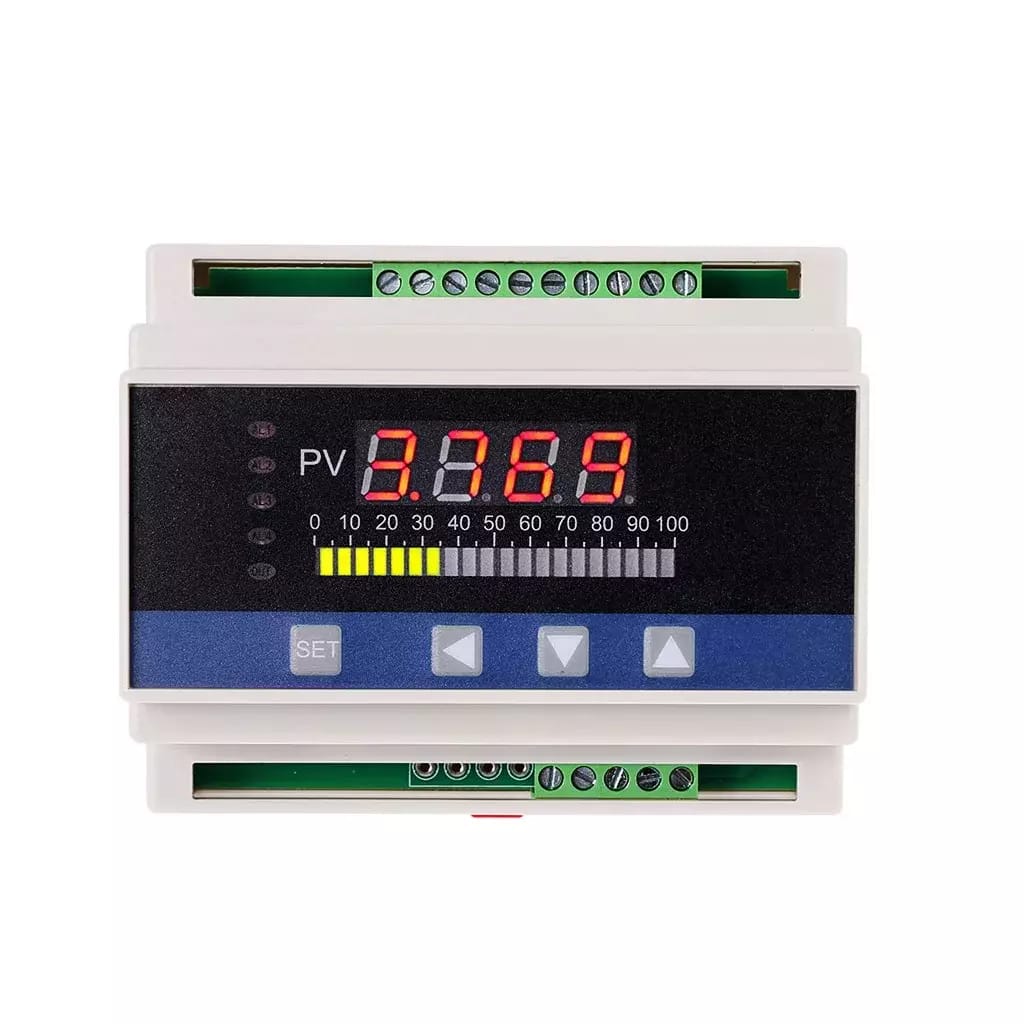

Hladinomer určený pre upevnenie na DIN lištu s červeným LED displejom a bargrafom slúži k priebežnému meranie výšky hladiny v jednotkám cm a s rozlíšením na 0,1cm. Hladinomer má štyri reléové spínacie výstupy 230V / 3A pre nastavenie alarmu alebo spínanie externých zariadení (čerpadlo, optický alebo zvukový alarm ...) Každý výstup je možné nastaviť zvlášť s rôznou výškou hladiny kvapaliny a rôznou hysteréziou. Hladinomer tak dokáže spínať relé až v štyroch rôznych výškach hladiny za použitia iba jedného snímača. Pri zapnutí a nastavení všetkých relé možno napríklad nastaviť spínanie alarmu pri veľmi nízkej či naopak vysokej hladine vody a zároveň spínať a vypínať čerpadlo pre udržiavanie stálej hladiny vody. Prístroj dovoľuje nastaviť tiež hysterézu a má integrovanú možnosť kalibrácie, pripojený snímač je nutné pri prvom spustením nakalibrovať. Modul je napájaný pomocou napätia AC 230V / 50Hz s príkonom 5W. Drôtová senzory, napájanie aj reléové výstupy sa pripájajú do modulu pomocou klasickej skrutkovacej svorkovnice. Ovládanie Hladinomera je realizované membránovými tlačidlami pod displejom.
Kalibrácia snímača: Po ponorení čidla do kvapaliny, môže hladinomer ukazovať rozdielnu hĺbku oproti skutočnému stavu, tento rozdiel je potrebné v nastavení hladinomeru pripísať či odpočítať. Pred prvým použitím je nutné poznať presnú hĺbku v ktorej bude senzor umiestnený a podľa, ktorej bude možné skontrolovať a nakalibrovať snímač pred jeho prvým použitím.
Hladinomer je určený iba pre senzory 24V / 4-20mA
Hydrostatický snímač hladiny je ovplyvnený aktuálnym atmosférickým tlakom a pri zmene tlaku môže dôjsť k miernym odchýlkam pri meraní.
Hladinomer je určený len na použitie v beztlakových nádržiach.
Keďže sa jedná o snímač, ktorý meria tlak kvapaliny podľa výšky vodného stĺpca, je nutné aby bolo nainštalované na dne nádrže.

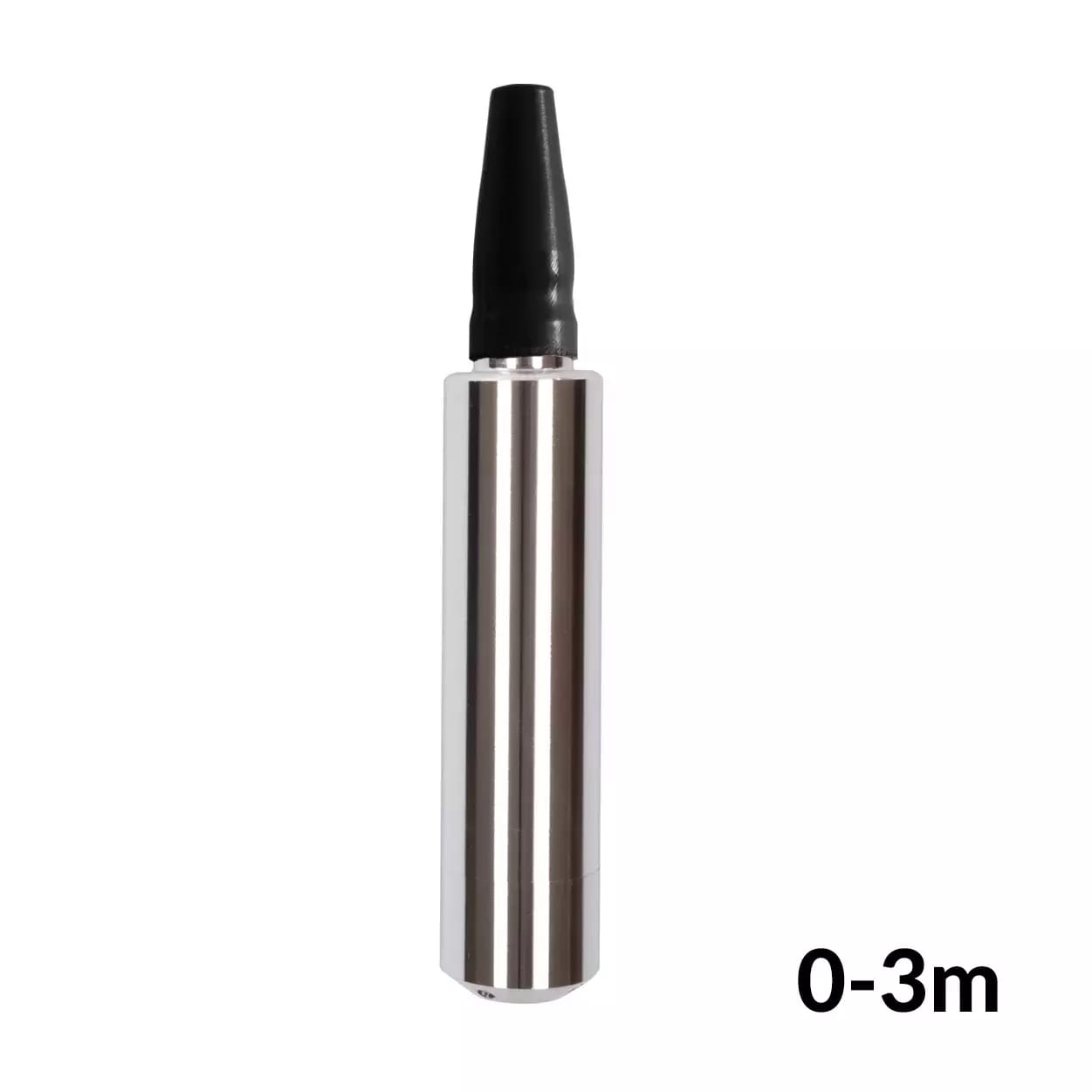

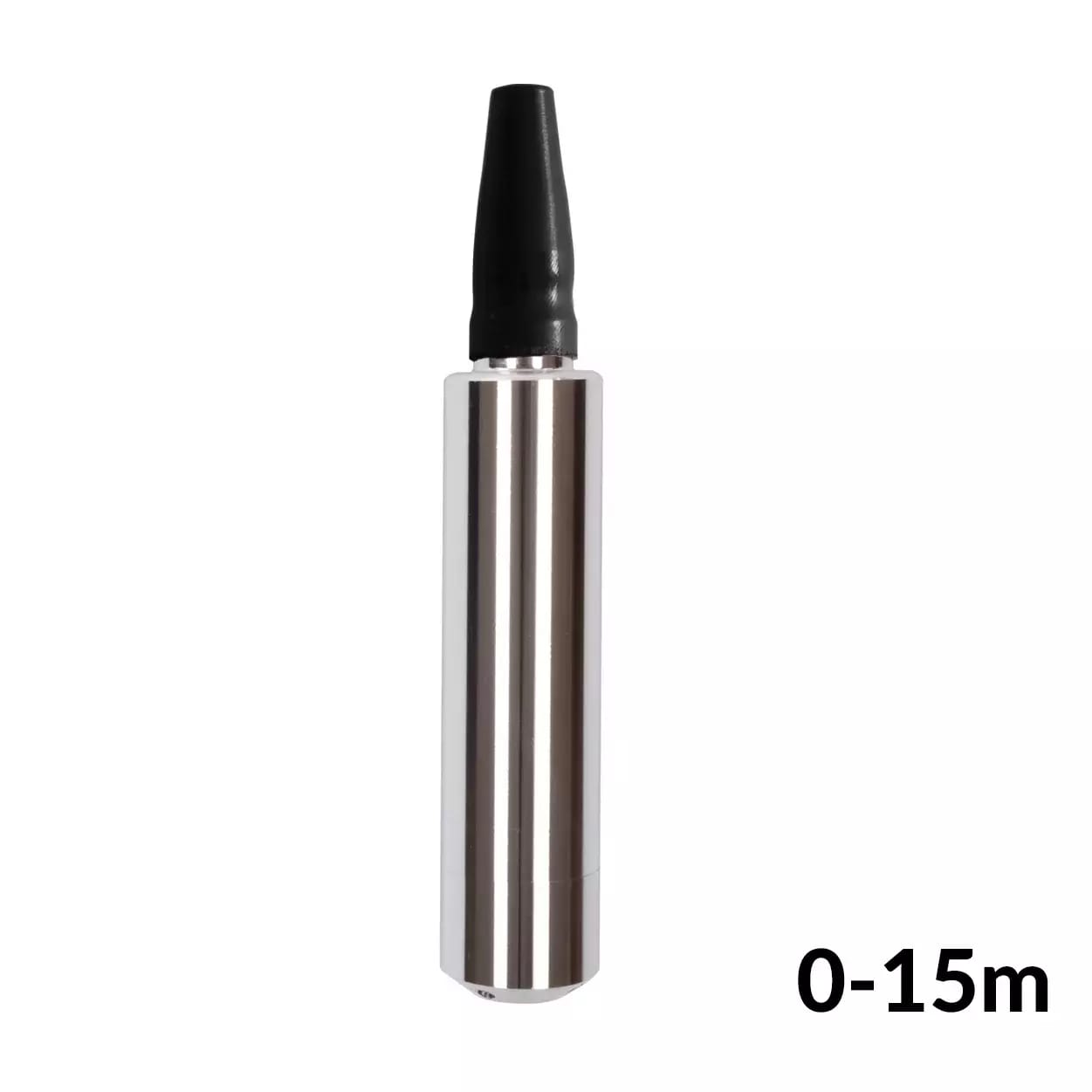

Snímač nie je súčasťou balenia a je nutné ho zakúpiť zvlášť, v našej ponuke nájdete niekoľko typov hladinových snímačov.
Obsah balenia: Hladinomer, návod.
