Mikropájka BK3500 - 120W BAKON s automatickým podávačom cínu

nasledujúce odseky opisujú funkciu automatického podávania a dávkovania cínu, ktorá je súčasťou BK3500.

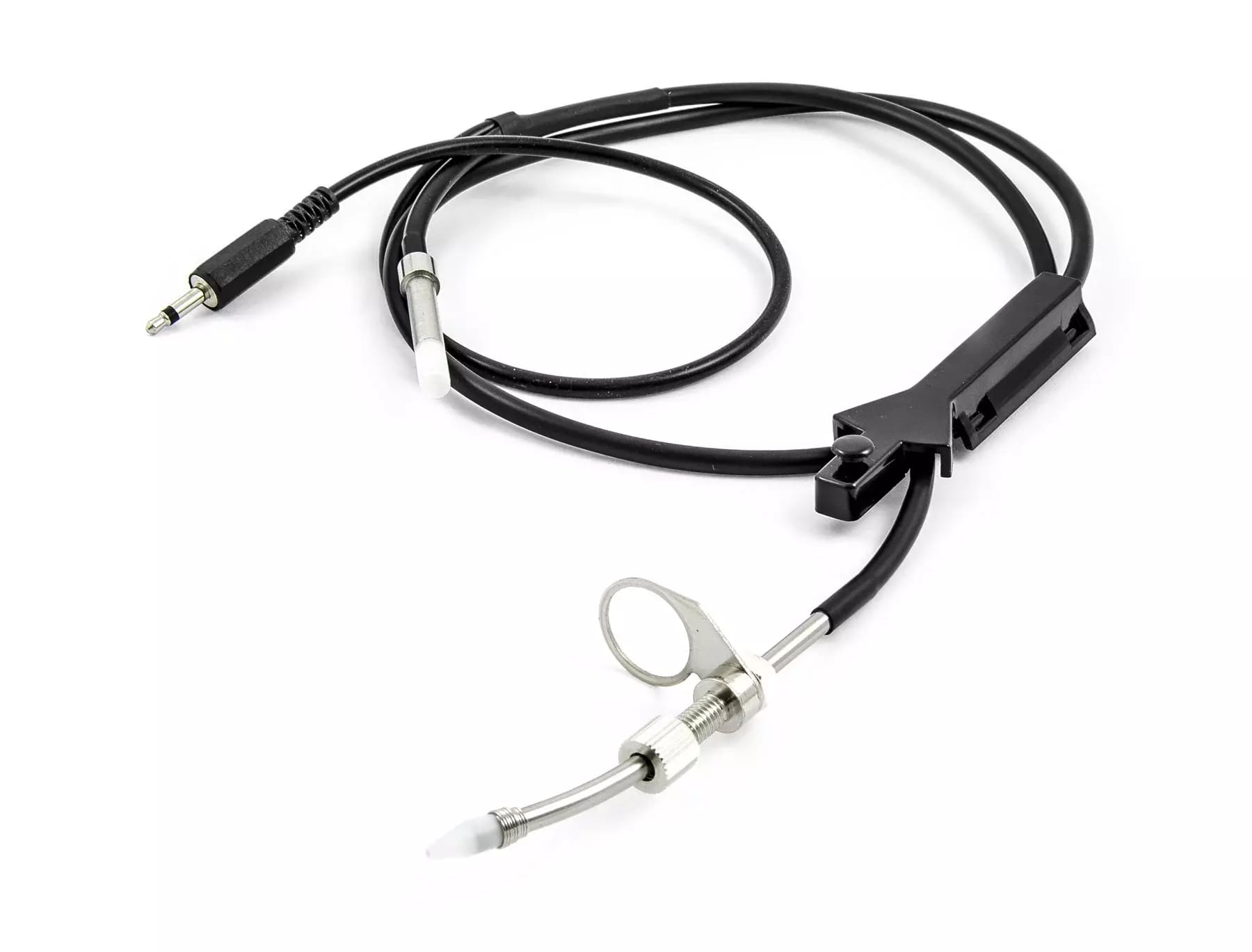

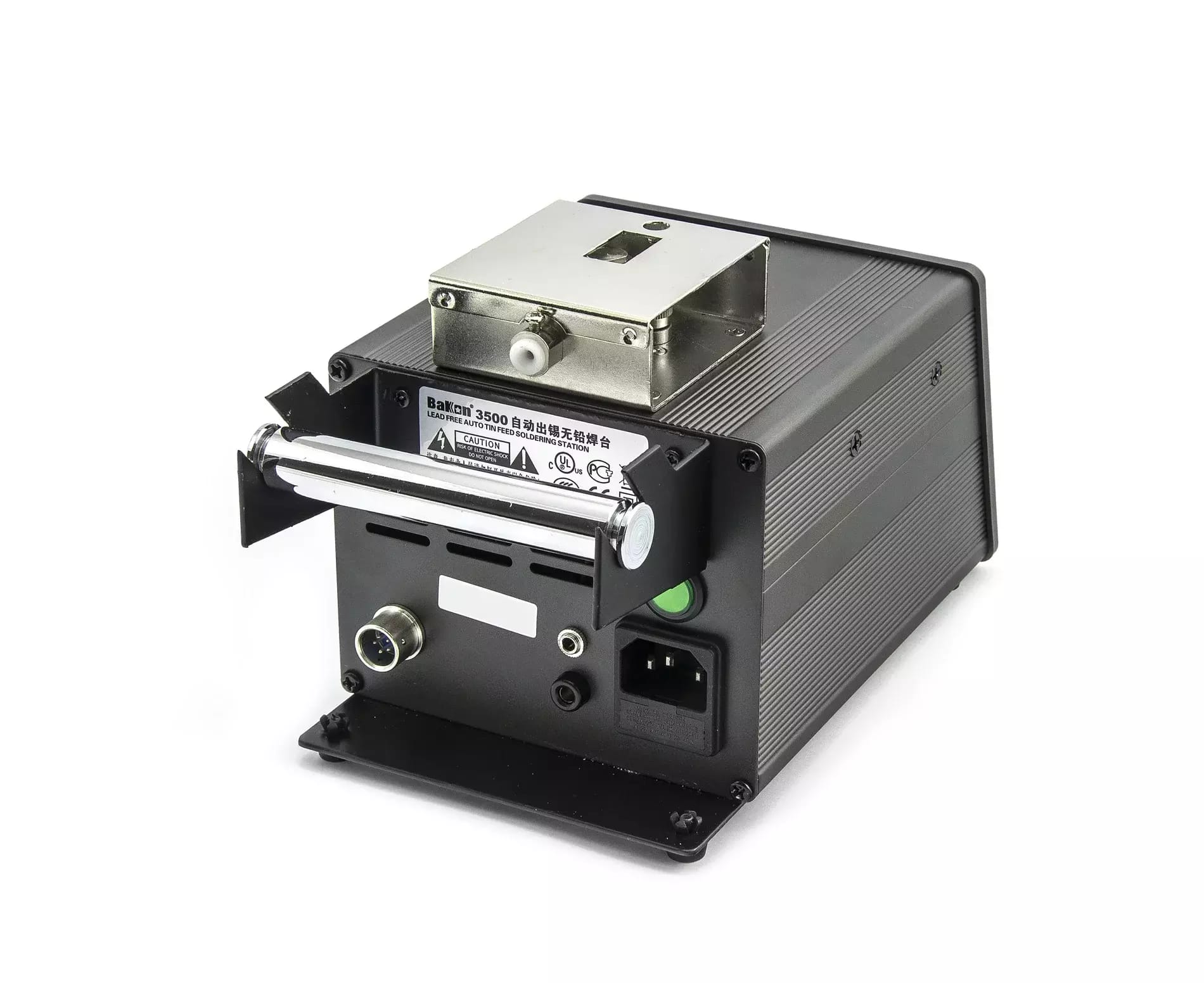

Mechanizmus na odvíjanie rúrkového cínu z cievky a jeho dodávanie na hrot spájkovacieho hrotu je neoddeliteľnou súčasťou spájkovacieho systému. Automatizovaný mechanický systém dávkovania cínu je umiestnený na hornej časti prekrytia spájkovacej stanice. Motorizovaný prevod s ozubenými kolesami odvíja samotný cín z cievky namontovanej na podvozku a privádza ho cez silikónový bovden priamo k hrotu hrotu na mikropájke. Rýchlosť posuvu je nastaviteľná potenciometrom. Stanica môže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu. Dávkovanie sa spúšťa priloženým nožným pedálom; buď v dávkovom režime (nezáleží na tom, ako dlho je pedál stlačený - vždy sa odoberie len stanovené množstvo cínu), alebo v manuálnom režime, kedy sa cín podáva tak dlho, ako dlho je pedál stlačený. K dispozícii je aj nastavenie spätného chodu, pri ktorom podávací mechanizmus vyhodí prvý plech a potom ho trochu posunie späť, pričom spätný chod možno vypnúť alebo nastaviť v rozmedzí 0-2 s.

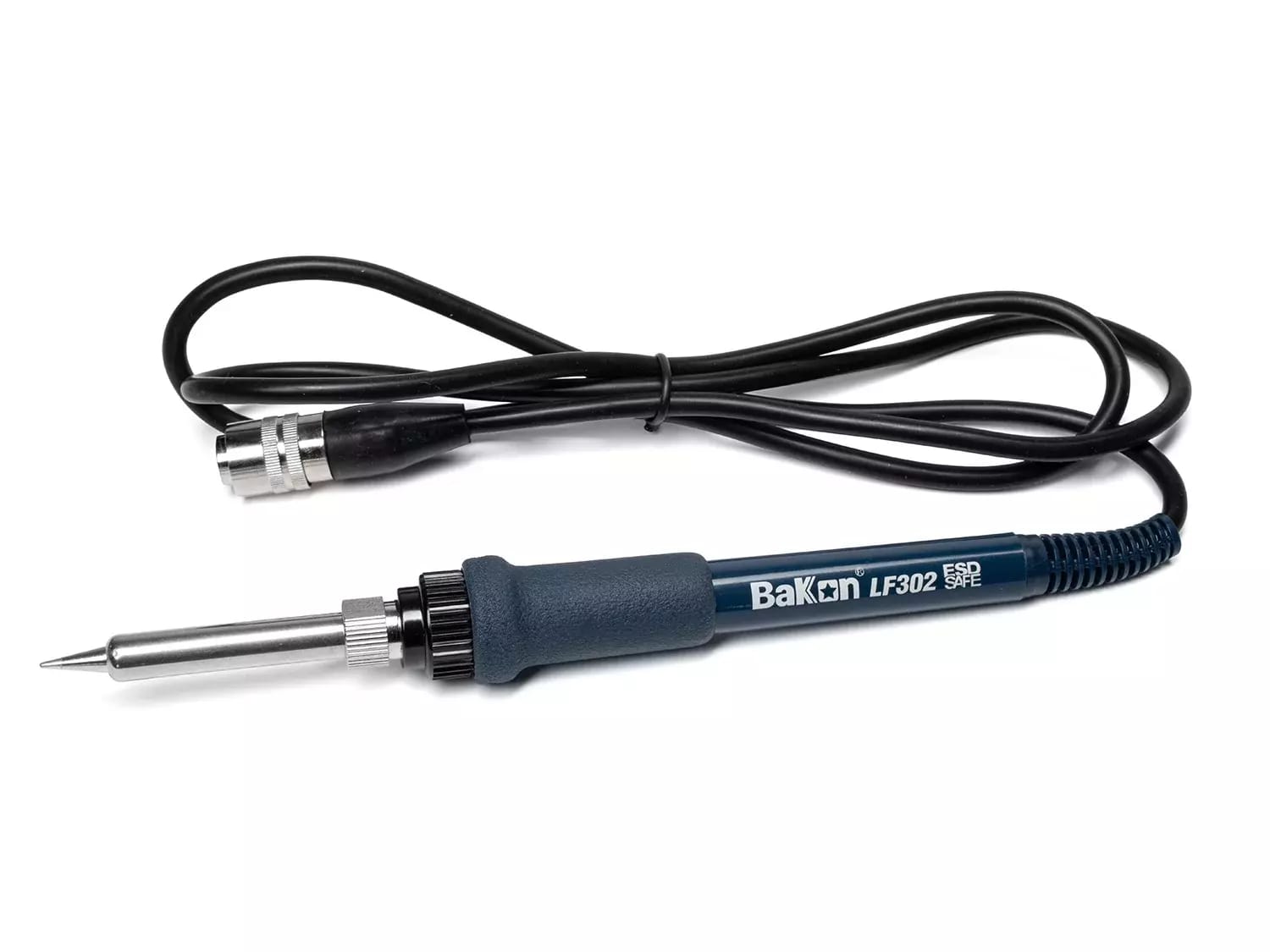

Priemer rúrkového cínu, ktorý môže podávací mechanizmus spracovať, je 0,4 - 1,6 mm. Dĺžka podávacieho bovdenu je 81 cm. Ak si to aplikácia vyžaduje, môžete použiť dodávaný držiak spájkovacieho pera a mať pri práci voľné obe ruky - konfigurácia systému so statickým uchytením mikropájky je znázornená na jednom z obrázkov.

Táto spájkovacia stanica je kompatibilná so širokou škálou indukčných spájkovacích hrotov série BK200
