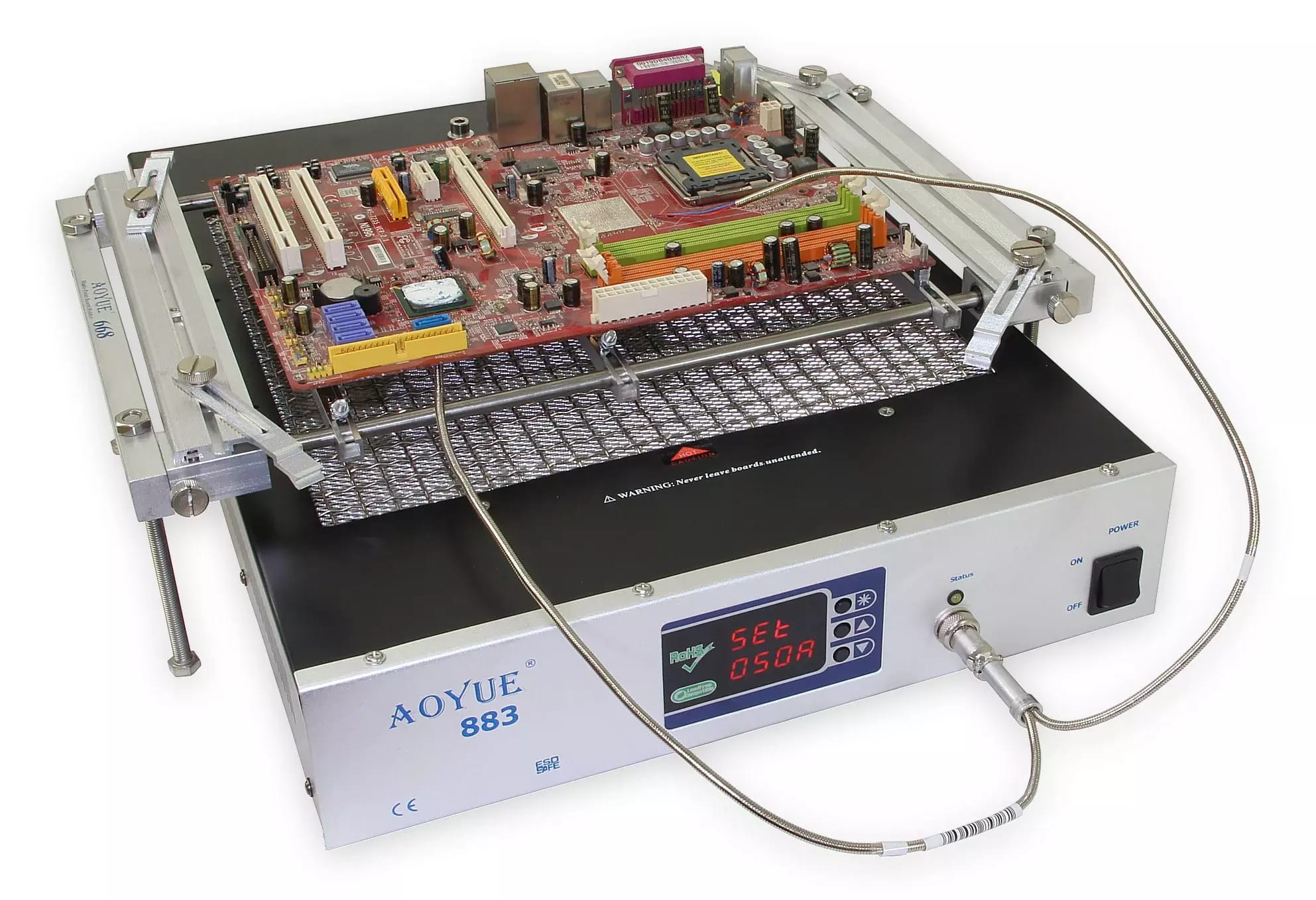

Plnoformátový predhrievač AOYUE 883

Časy a teploty jednotlivých okien profilu prepracovania možno upravovať a ukladať. Kremenný infračervený žiarič s výkonom 1500 W je schopný rýchlo dosahovať vyššie teploty pri prechode časovými segmentmi teplotnej obálky prepracovania. Predhrievač má mechanickú prípravu na inštaláciu ramena pre horúcovzdušnú trysku alebo IR hlavicu.

Na montáž na dosky plošných spojov sa stanica dodáva s presným pracovným stolom AOYUE 668. Sofistikovaný systém otočných a výsuvných rýchloupínacích ramien umožňuje jednoduchú montáž kruhových alebo oválnych DPS. Tri pomocné drážkové lišty sú navrhnuté tak, aby dodatočne zabezpečili DPS, najmä pod spájkovacou plochou, a zabránili prehýbaniu dosky pri zahrievaní spájkovanej plochy. Bez tohto upevnenia môže ohýbanie dosky spôsobiť mechanické poškodenie guľových spojov okolitých súčiastok a najmä vznik výrazných defektov v kryštálovej mriežke chladiacej taveniny na spojoch spájkovaných obvodov počas chladnutia a vyrovnávania dosky.

Predhrievač sa používa ako doplnkové zariadenie na spájkovanie väčších čipov ľubovoľnou technológiou. Predhrievač sa môže používať v kombinácii s bežným teplovzdušným spájkovaním alebo s infračervenou technológiou (ako doplnok k infračervenej spájke). Tým, že ohrieva dosku na oveľa vyššiu teplotu, ako je izbová teplota, výrazne urýchli prácu pri odlievaní a opätovnom zostavovaní všetkých typov komponentov. Tepelné namáhanie spájkovaných súčiastok sa minimalizuje, pretože celá operácia trvá kratšie a nie je potrebné nastavovať takú vysokú teplotu horúceho vzduchu alebo taký vysoký výkon infračervenej spájkovačky.
