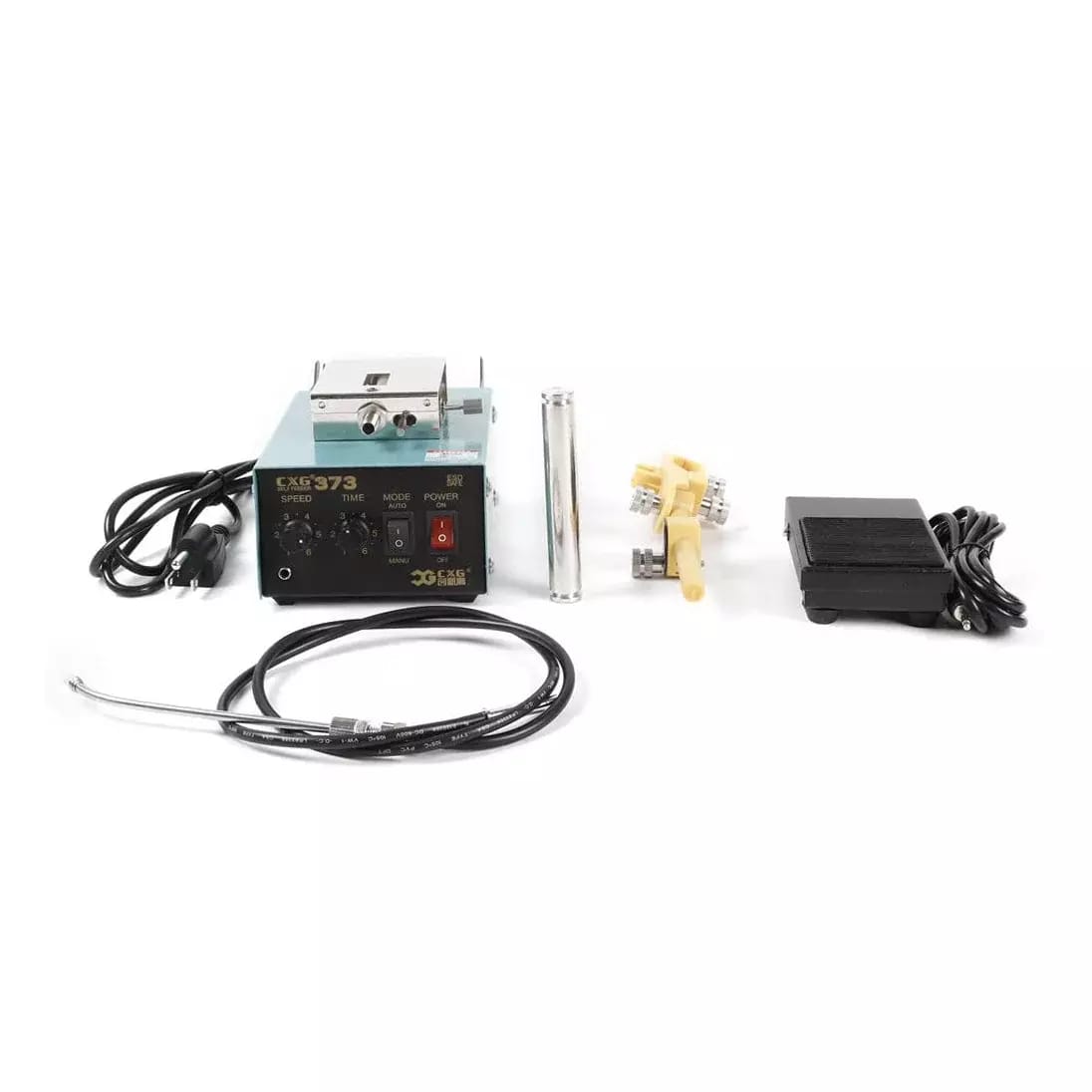

Automatický podavač cínu CXG 373

Automatizovaný mechanický systém na dávkovanie rúrkového cínu do hrotu mikropájky. CXG 373

Motorizovaná prevodovka s ozubenými kolesami odvíja samotný cín z cievky, ktorá zapadá do integrovaného držiaka v tele prístroja, a vedie ho cez silikónovú cievku priamo k hrotu mikropájky. Rýchlosť podávania cínu je nastaviteľná pomocou potenciometra od 0,5 do 2 mm/s. Stanica dokáže automaticky dávkovať cín - okrem rýchlosti môžete potenciometrom nastaviť aj dĺžku časového intervalu podávania cínu - až 7 s.

Dávkovanie cínu sa spúšťa priloženým nožným pedálom, a to buď v režime dávkovania (nezáleží na tom, ako dlho je pedál zapnutý - vždy sa odoberie len nastavené množstvo cínu), alebo v manuálnom režime, keď sa cín podáva tak dlho, kým je pedál zapnutý. Po uvoľnení pedálu alebo po dokončení nastavenej dávky sa vždy automaticky zapne spätný chod, ktorý stiahne plechovku približne o 3 mm dozadu, aby nezasahovala do pracovnej oblasti hrotu mikropájky.

Priemer rúrkového plechu, ktorý dokáže podávací mechanizmus spracovať, je predovšetkým 1 mm. Možno vložiť aj rúrkový cín s priemerom 0,7-1,2 mm. Dĺžka napájacieho bowdenu je 82 cm.

Pri použití tohto stroja má obsluha voľné ruky, ktoré môžu lepšie manipulovať s spájkovaným predmetom. Vhodné na automatizáciu procesu spájkovania na výrobných linkách.

Ak si to aplikácia vyžaduje a na spájkovanie potrebujete obe ruky, môžete použiť držiak, ktorý sa pripevňuje k podvozku podávača na trvalé pripevnenie spájkovacieho pera. Držiak je súčasťou balenia a vďaka ručnej skrutke sa ľahko inštaluje.
