Zariadenie pre počítanie SMD súčiastok typ L-320

 Ponúkané funkcie uľahčujú preberanie a prípravu SMD súčiastok pre výrobu.

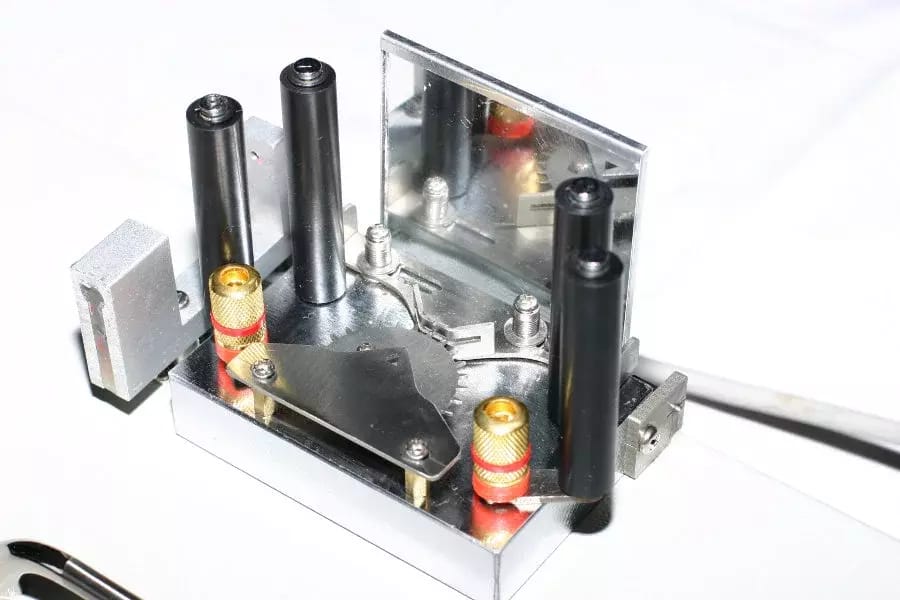

Na dva tŕne pre odvíjanie a navíjanie usadíte kotúče od najmenších po najväčšie používané priemery - až 40cm. Vlastné počítacie ústrojenstvo, cez ktoré je perforovaný pás s čipmi automaticky preťahovaný, pojme všetky používané šírky PVC blistrov. Pre potreby správneho nastavenia optického počítadla je pomocou otočného kolieska ľahko voliteľná výška laserovej optickej brány tak, aby lúč pretínal stred SMD súčiastky v danej šírke priehľadného páskového zásobníka.

Ovládanie počítacieho stroja je plne digitálne rovnako ako zobrazenie výsledkov. Nastavené sú aj výstupné hodnoty, ako sú rozstupy medzi súčiastkami (PITCH), požadovaný počet súčiastok, spočítané súčiastky alebo počet chýbajúcich komponentov v komôrkach blistra pretiahnutého pásu sú zobrazované na LCD a segmentovom zobrazovači. Pre obmedzenie rizika nepresného počítania súčiastok v mliečnych (nie ideálne čírych) pásových zásobníkov je optická brána osadená polovodičovým LASERom (namiesto LED), teda zdrojom výkonového zväzku kolimovaných lúčov, ktorý zaručuje správnu detekciu súčiastky i pri nekvalitnom či príliš perforovanom materiáli PVC blistra.

Systém optickej kontroly obsadenia jednotlivých buniek blistra elektronickými súčiastkami je pochopiteľne funkčný aj pri úplne nepriehľadných materiáloch pásových zásobníkov (čierne PVC). Tu je detekcia chýbajúceho elementu zaistená pomocou dierky v každej bunke blistra, ktorá je v prípade absencie súčiastky odkrytá a prepustí laserový lúč.

počítač SMD súčiastok v embosovanom PVC blistri
počítadlo zapáskovaných elektronických súčiastok

typ počítaných súčiastok: SMD v nepriehľadnom aj priehľadnom PVC páse
