Elektronická záťaž a vybíjačka batérií USB DC s maximálnym rozptýleným
výkonom do 35 W, pracujúca v rozsahu
3-21 V a 0-3,2 A. Elektronické záťaže sú umelo regulované odporové záťaže, ktorých parametre sú digitálne riadené a stabilizované. Nahrádzajú doteraz používané mechanické premenlivé odpory, ako sú reostaty, posuvné rezistory alebo odporové dekády.
Vstupný konektor záťaže je USB, ktorý má jedinečnú vymeniteľnú konštrukciu (konektor možno pripojiť z oboch strán). Medzi záťaž a napájací zdroj sa pripojí meracie zariadenie USB, ideálne
multifunkčný tester USB s displejom OLED, ktorý meria vstupné veličiny a správanie záťaže. Záťaž umožňuje aj pripojenie ďalšieho zariadenia USB za napájací prvok, kde možno merať výstup za záťažou alebo záťaž ďalej rozšíriť o ďalšie pripojené zariadenia. Na ovládanie záťaže sa používajú dva kvalitné kovové potenciometre, ktoré riadia odber prúdu (hrubé a jemné ladenie). Záťaž pracuje v režime CC (konštantný prúd)
Záťaž USB možno pripojiť aj k iným zdrojom okrem USB, napríklad k batériám alebo powerbankám. Na tento účel je na doske plošných spojov skrutkovacia svorka, ku ktorej možno pripojiť napríklad káble s krokosvorkami. Prostredníctvom týchto svoriek možno k záťaži pripojiť batériu a merať jej správanie pri zaťažení. Možno merať celkovú tvrdosť napájacieho zdroja a kapacitu batérie (pri použití s multifunkčným USB testerom s OLED displejom, ktorý meria aj čas, počas ktorého bola powerbanka schopná napájať záťaž). Stačí pripojiť batériu, ktorá sa má merať, a nechať prebehnúť test vybíjania. Tester USB na základe času vypočíta aj kapacitu batérie. Tester nie je súčasťou balenia, je možné ho zakúpiť samostatne alebo spolu s 35W záťažou v sade.

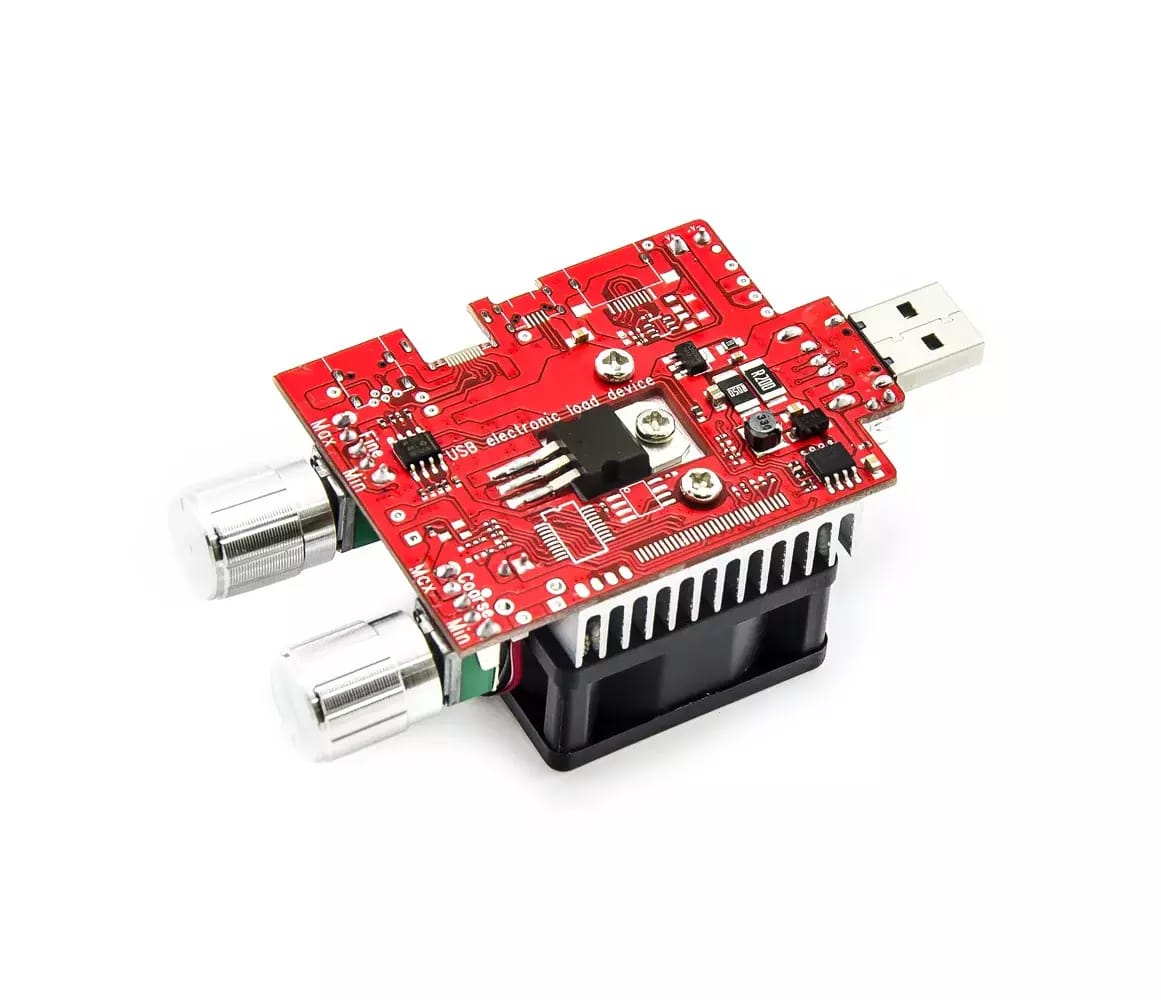

Táto záťaž je podobná Raspberry Pi alebo Arduino bez šasi, len ako doska plošných spojov s malými rozmermi - 50x35x100 mm (vrátane komponentov). Hlavnou dominantou je kvalitný hliníkový chladič osadený 40mm aktívnym ventilátorom, ktorý sa stará o chladenie tranzistora. Ventilátor nie je v prevádzke stále, v prípade zvýšenia teploty sa automaticky zapne.
Vďaka prítomnosti vstupnej svorkovnice môžete záťaž použiť aj na testovanie rôznych obvodov, ktoré spĺňajú parametre záťaže, bez nutnosti kupovať drahé elektronické záťaže, pretože pre väčšinu menších aplikácií môže táto záťaž postačovať.
