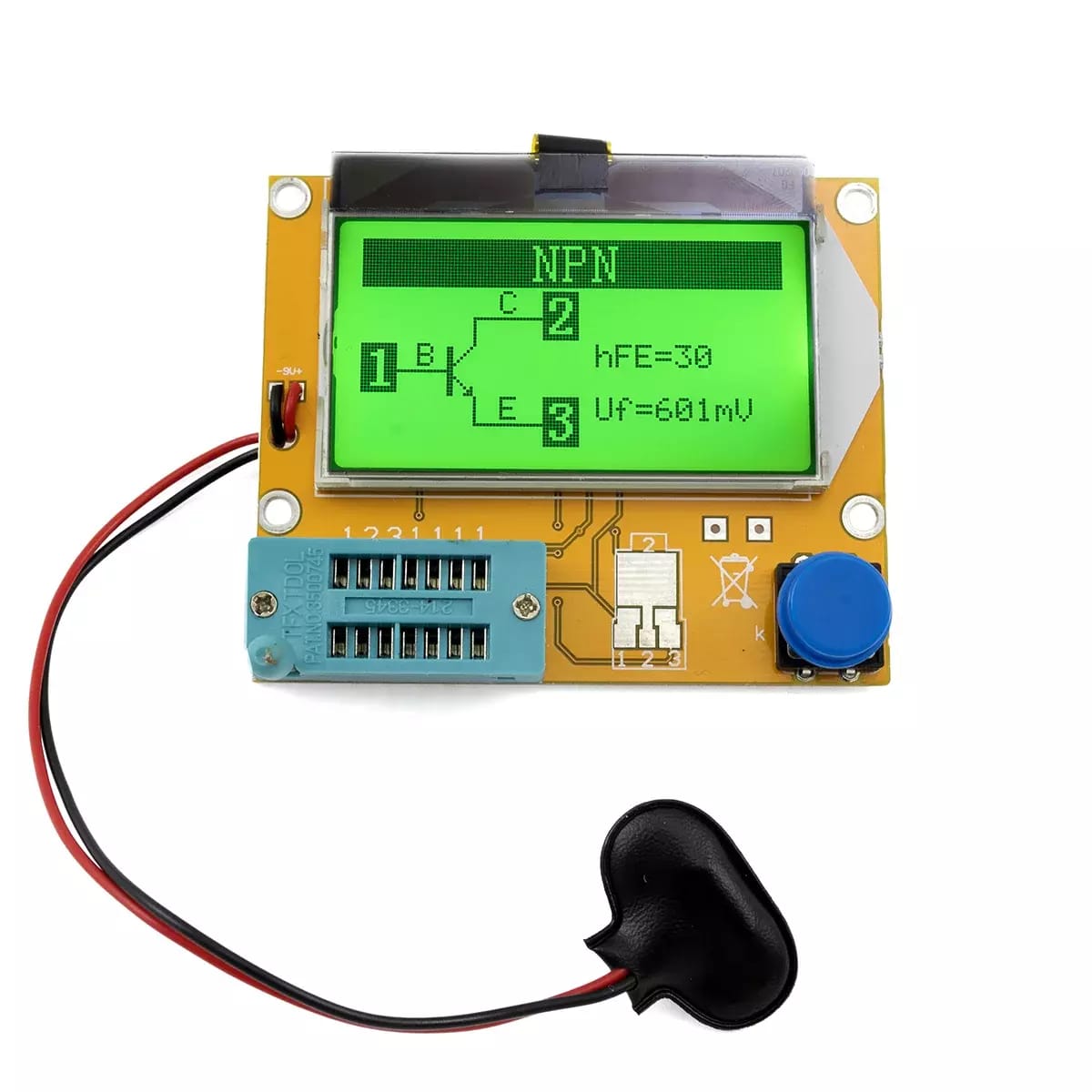

Automatický tester RLC, ESR a polovodičových súčiastok v prevedení DIY na vlastné zapuzdrenie alebo integráciu do väčších meracích prístrojov. Tento tester sám rozpozná vloženú súčiastku, nakreslí schému zapojenia a zmeria hodnoty. Nepostrádateľný pomocník pre všetkých rádioamatérov a majstrov. Ideálny nástroj na rýchle meranie parametrov a zapojenia súčiastok pri majstrovaní doma a v prevádzke.
Srdcom testera je
procesor ATMEGA 328. Na doske sa nachádza iba jedno ovládacie tlačidlo, ktoré zabezpečuje jednoduchú a rýchlu obsluhu. Tester je vybavený funkciou automatického vypnutia.
Po pripojení napájacieho zdroja (9V batérie) sa prístroj zapne pomocou tlačidla na doske. Pripojená batéria sa potom automaticky otestuje a prístroj je pripravený na prevádzku. Súčiastka, ktorá sa má merať, sa vloží do zásuvky ZIF s blokovacím mechanizmom a test sa vykoná po stlačení tlačidla. Namerané hodnoty a pripojenie súčiastky sa prehľadne zobrazujú na veľkom displeji.
Funkcia:
Automatická detekcia napájacieho napätia
Automatická detekcia vývodov tranzistorov NPN a PNP, MOSFET, JFET, diód (vrátane duálnych a LED), tyristorov, tranzistorov, rezistorov, kondenzátorov, indukčností
Meranie SMD komponentov pomocou podložiek na doske plošných spojov
Pred meraním kapacít sa musíte uistiť, že kondenzátor je vybitý.
Pre napájanie vyberte iba kvalitný 9 V alkalický článok.
Rozsahy merania:
Odpor 0,1Ω-50MΩ
Kapacita 25pF-100000uF
Indukčnosť 0,01mH-20H
MOSFET, JFET, NPN, PNP, tyristory
Diódy: usmerňovacie diódy, LED diódy, Zenerove diódy pod 4,5 V, dvojité diódy.
