Šesťkanálový PID priemyselný regulátor SSR 12V / 20mA

Šesťkanálový programovateľný PID regulátor s ovládaním 12V / 20mA pre šesť SSR relé pre riadenie a automatizáciu.

PID regulátor patrí medzi spojité regulátory, zložený je z proporcionálnej, integračnej a derivačnej časti. V systémoch riadenia sa radí pred riadenú sústavu. Do regulátora vstupuje regulačná odchýlka a vystupuje akčná veličina (ON / OFF). Je určený pre riadenie priemyselných zariadení a riadenie / automatizáciu vykurovacích pecí, spájkovacích zariadení a iných tepelne závislých strojov. Pomocou regulátora je možné veľmi presne riadiť teplotu až šiestich rôznych zariadení či, vykurovacích telies. Regulátor pracuje na princípe spínania výstupu s kontrolnou spätnou väzbou z teplotného snímača. Všetky konštanty a parametre možno nastaviť a vyladiť tak, aby dochádzalo k optimálnemu riadeniu a spínania teploty. PID regulátor je podstatne presnejší ako akékoľvek riešenie s termostatom.

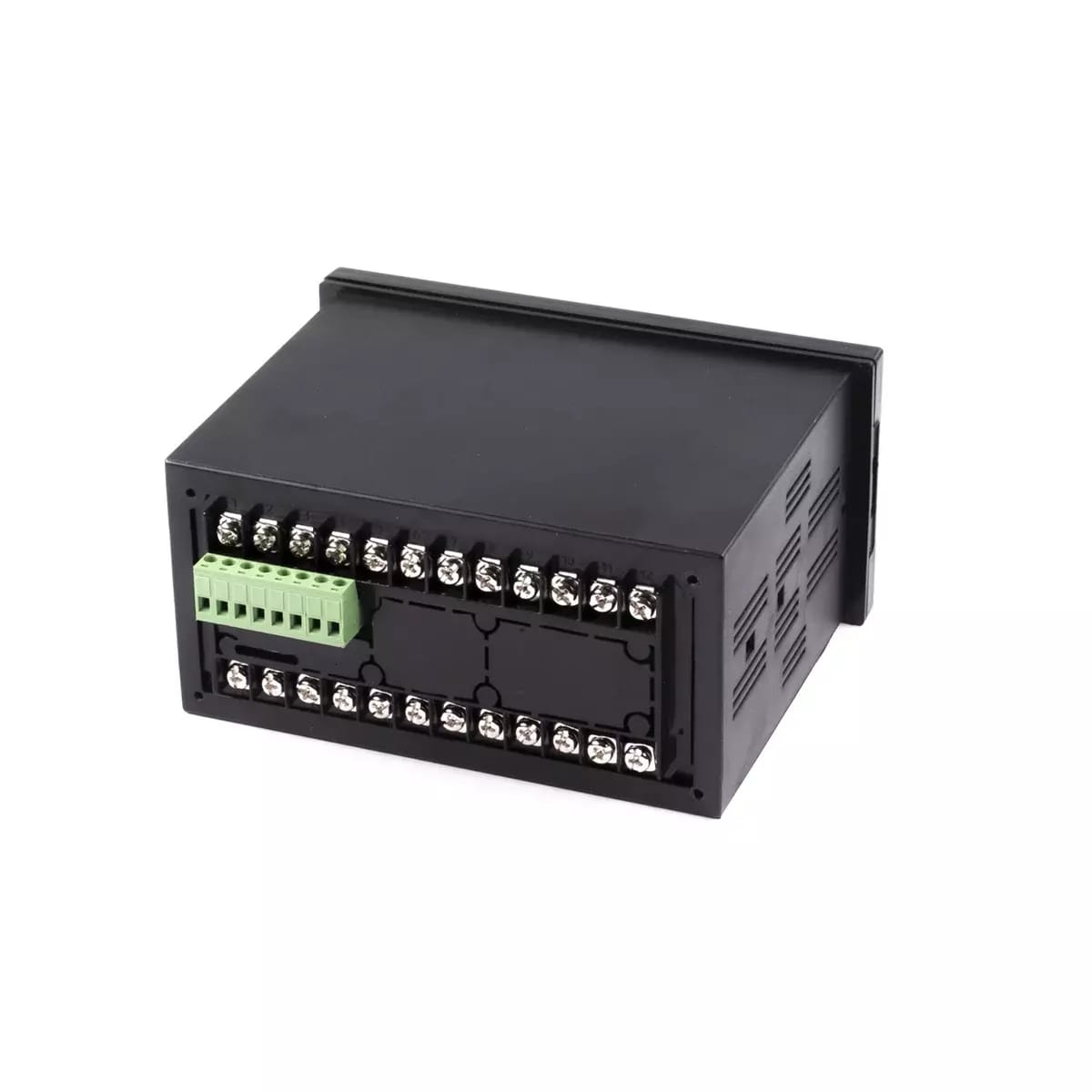

Šesťkanálový regulátor s červenými LED displejmi je určený pre zabudovanie do panelu zariadenia. PID regulátor je vybavený šiestimi vstupmi pre teplotné snímače (K, E, S, J.) a napäťovým výstupom 12V / 20mA pre ovládanie šiestich SSR relé. V menu regulátora je možné nastaviť všetky potrebné parametre.

Kompatibilné teplotné senzory: K, E, S, J.

Možnosti nastavenia:
SC - sensor correction - predvolené 0 (nastavenie / kalibrácia termočlánku daného kanálu)
P - pásmo proporcionality - predvolené 0
I - integračná zložka - predvolené 100
d - derivačná zložka - predvolené 25
At - Autotuning - predvolené 0 (0-vypnuté, 1-zapnuté)
t - dĺžka cyklu v sekundách - predvolená 5 (SSR - 2-8), (relé - 20), kratší cyklus = vyššia presnosť = vyššie opotrebenie kontaktov relé alebo záťaže
HY - hysterézia kontroléra v stupňoch celzia - predvolené 1
Sn - definícia pripojeného termočlánku - predvolené 0 (K-článok), prípustné hodnoty 0-3, 0 - K-článok, 1 - E-článok, 2 - J-článok, 3 - S-článok
Add - adresa zariadenia pre RS485 - predvolené 0
baud - komunikačná rýchlosť pre RS485 - predvolené 9600
Cn - communication - predvolené 0 (komunikácia s PC), 1 = komunikácia s Mini tlačiarňou



Obsah balenia: PID regulátor
