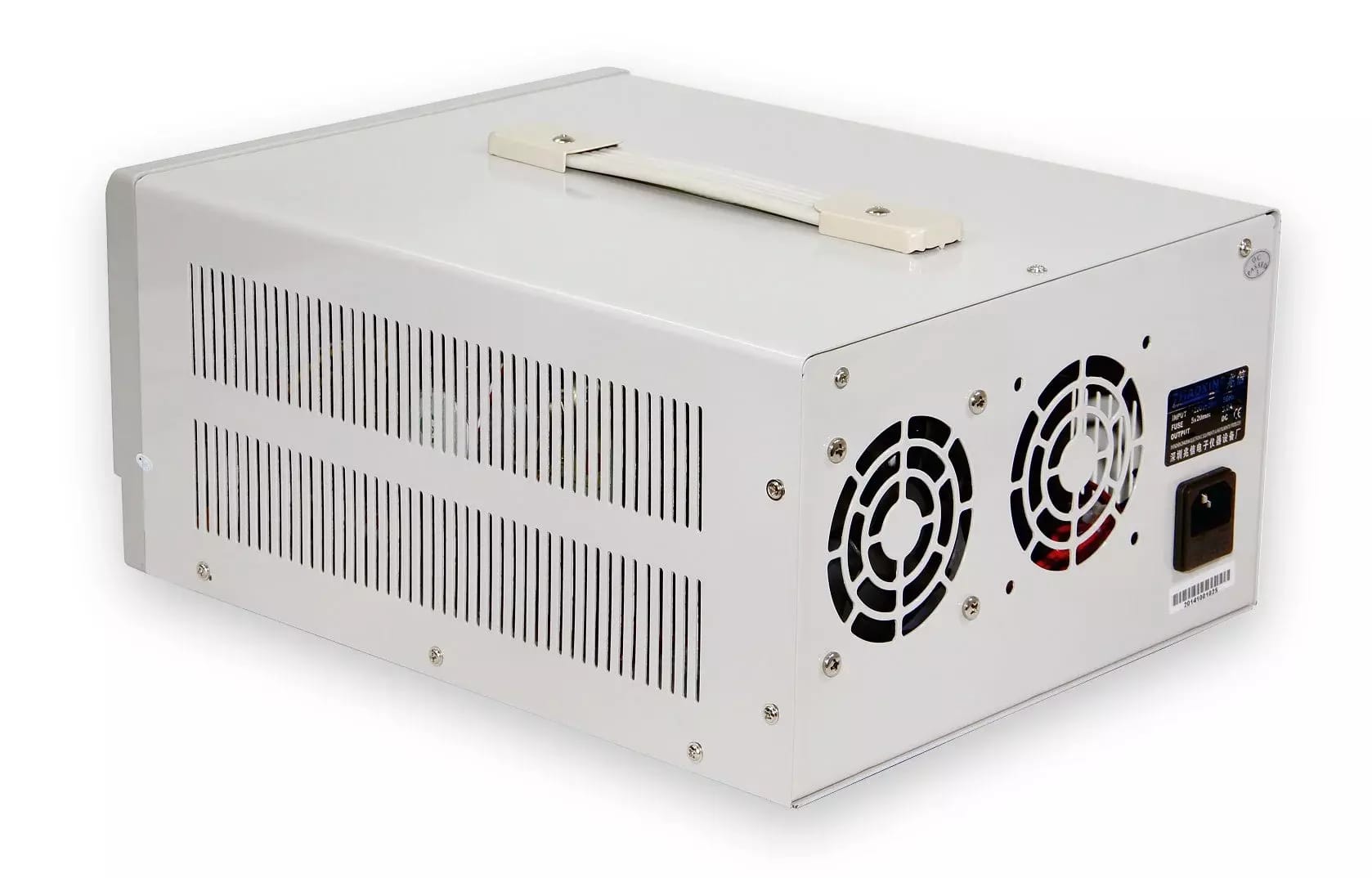

Striedavý kombinovaný regulovaný zdroj ACDC3005

Ovládanie AC časti sa tak nelíši od ovládania akéhokoľvek iného DC zdroja; máte k dispozícii dva potenciometre pre hrubé a jemné nastavenie napätia. Pri zaťažení výstupu a poklesu napätia na sekundárnom vinutí trafa bude okamžite kompenzovať úbytky a stabilizovať výstupné napätie otáčaním ramena s kontaktom pre prepojovanie jednotlivých závitov sekundárneho vinutia na prstencovom transformátore. Striedavé napätie zdroja nastavujete proporcionálne v rozmedzí 0 až 30V. Frekvencia výstupného napätia je daná frekvenciou distribučnej siete 230V / 50Hz, ktorá je privedená na primárne vinutie transformátora. Maximálny prúd odoberaný zo svoriek pre striedavé napätie je 5A. Na čelnom paneli nájdete okrem svoriek pre DC a AC napätie tiež ďalšie dva kontakty, na ktorých je pri zapnutom zdroji prítomných trvalo 6,3V AC.

Druhú časť napájacieho zdroja tvorí lineárny zdroj jednosmerného prúdu 30V / 5A. Pre precízne ovládanie slúžia dva potenciometre pre nastavenie napätia a prúdu. Aktuálne hodnoty prúdu a napätia sú zobrazené digitálne na dvoch segmentových LED displejoch. Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED diód pod ukazovateľmi prúdu resp. napätia. Zdroj je vybavený ochranou proti skratu.
