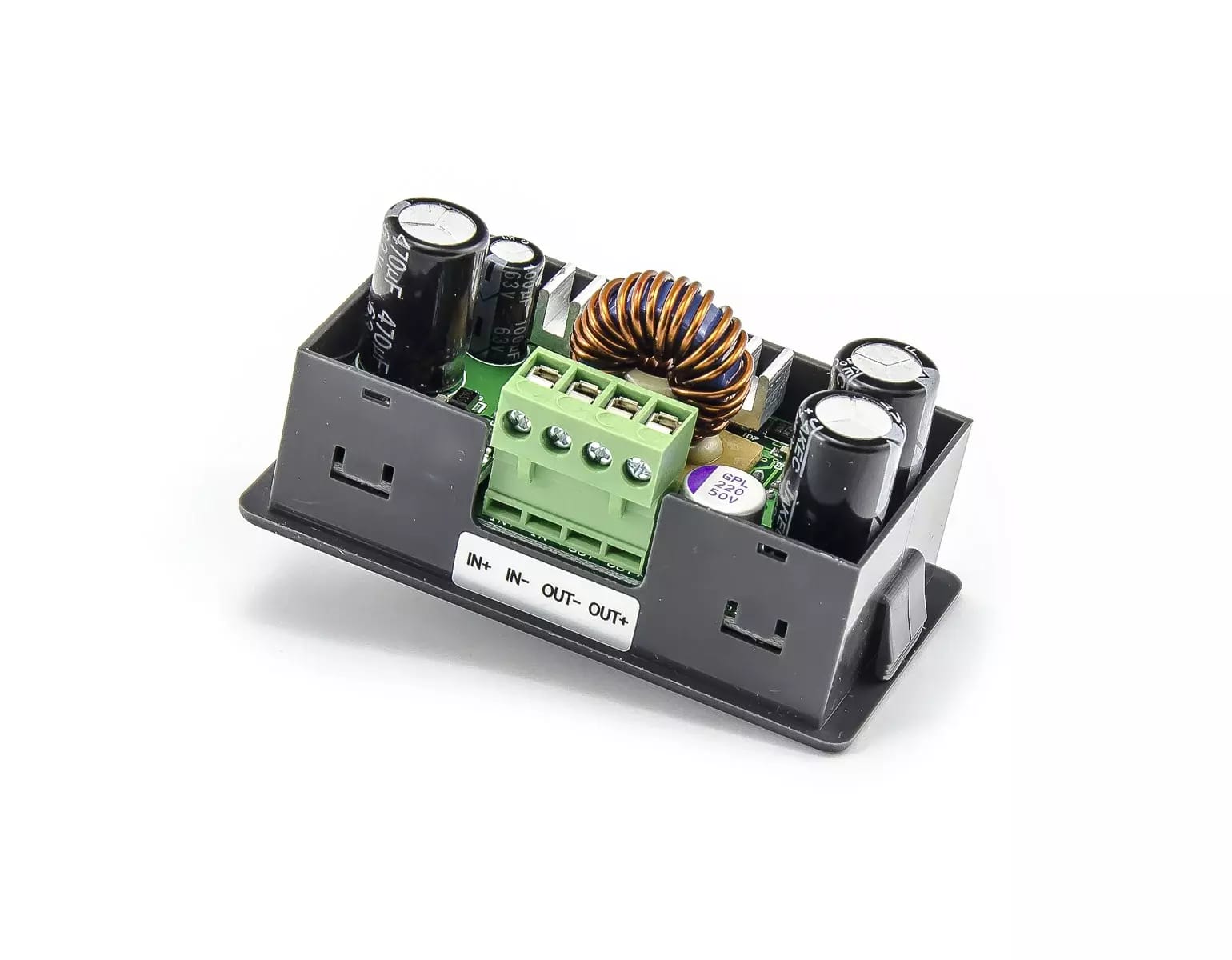

Panelový spínaný regulátor pre stavbu zdrojov DPS5005 0-50V 0-5A

Panelový spínaný regulátor DPS5005 vhodný pre stavbu vlastných jednosmerných zdrojov alebo pre inštaláciu do panelov napríklad v dielňach alebo laboratóriách. DPS5005 je defacto ovládateľný DC-DC menič typu step-down, ktorý pre svoju prevádzku potrebuje externý prívod jednosmerného napájania od 6 do 55V a reguluje výstup podľa potreby: 0 - 50V 0 - 5A (maximálne vstupné napení - cca. 1V); max 250W.

Regulátor ponúka hneď 3 nastaviteľné ochrany: OVP - ochrana proti prepätiu, OCP - ochrana proti nadprúdu a OPP - ochrana proti prekročeniu výkonu. Všetky tieto ochrany možno nastaviť a pri prekročení týchto hodnôt, dôjde k automatickému odpojeniu napájania.

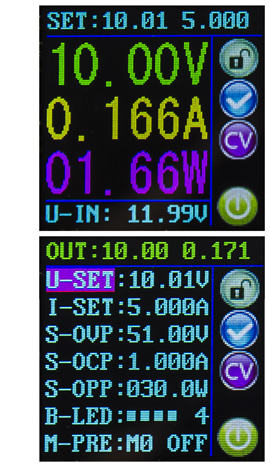

Regulátor disponuje farebným LCD displejom o veľkosti 1.44 "a jednoduchým ovládaním pomocou 4 tlačidiel a klikacieho potenciometra, ktorým sa volí požadovaná hodnota. Na hlavnej obrazovke sa v hornej časti zobrazuje požadované napätie a prúd, veľkými číslicami potom aktuálne napätie, prúd a príkon. V spodnej časti displeja je vykreslené aktuálne vstupné napätie do DPS5005. To by malo byť vždy 1.1x vyššie ako požadované výstupné.

Ďalšia obrazovka je potom samotné nastavenie. To obsahuje nastavenia základných výstupných veličín - napätia a prúdu, nastavenie ochrán OVP, OCP a OPP, nastavenie jasu displeja a ukladanie nastavení do jednotlivých makier (až 10). Dve z týchto makier (M1 a M2) sú rýchlo dostupné priamo z hlavnej obrazovky. Nechýba ani zámok hodnôt.

K tomuto spínanému zdroju doporučujeme pre externé napájanie niektorý z našich priemyselných zdrojov.
Rozmery otvoru pre zabudovanie: 76,8 x 39mm.
