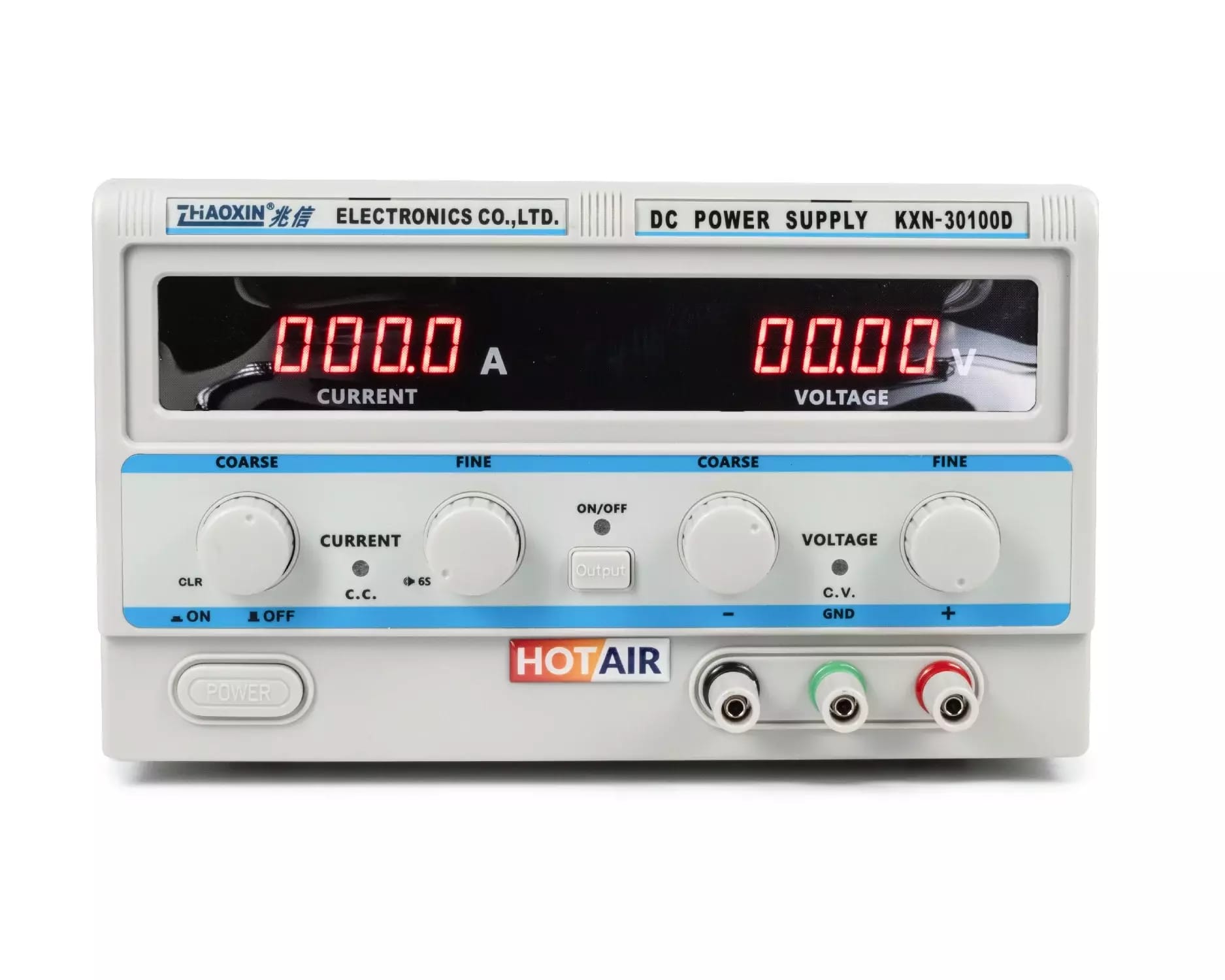

Laboratórny napájací zdroj KXN-30100D 0-30V/100A

ďalšími priaznivými argumentmi pre impulzné napájacie zdroje sú nižší tepelný rozptyl a oveľa rýchlejšia odozva v porovnaní s lineárnymi napájacími zdrojmi, t. j. vysoká stabilita výstupného napätia.

Robustné pozlátené skrutkovacie pripojovacie body na zadnej strane šasi napájacieho zdroja sa používajú na pripojenie veľkých prúdových záťaží. Napájací zdroj je vybavený aktívnym chladením v podobe ventilátora s veľkými lopatkami, ktorého otáčky sa dynamicky riadia podľa teploty stabilizačných spínacích prvkov.

Stabilizovaný napájací zdroj má výkon 3 kW a je schopný udržiavať stabilné napätie na výstupných svorkách v plnom rozsahu regulácie (0 - 30 V) až do záťaže, čo predstavuje odpor 0,3 Ohmu. Upozornenie - zdroj musí byť pripojený k 230V obvodu chránenému 16A ističom. Istič 10A by neumožnil využiť plný výkon zdroja, t. j. odber 100 A pri stabilizovanom napätí 30 V na výstupných svorkách.

Maximálne zaťaženie na vypínacích svorkách:
Predné svorky max. 10 A
Zadné svorky až do plného prúdu 100 A.
