Presný dvojitý laboratórny zdroj PS-6005D-II 2x60V / 5A, 120V / 5A, 60V / 10A

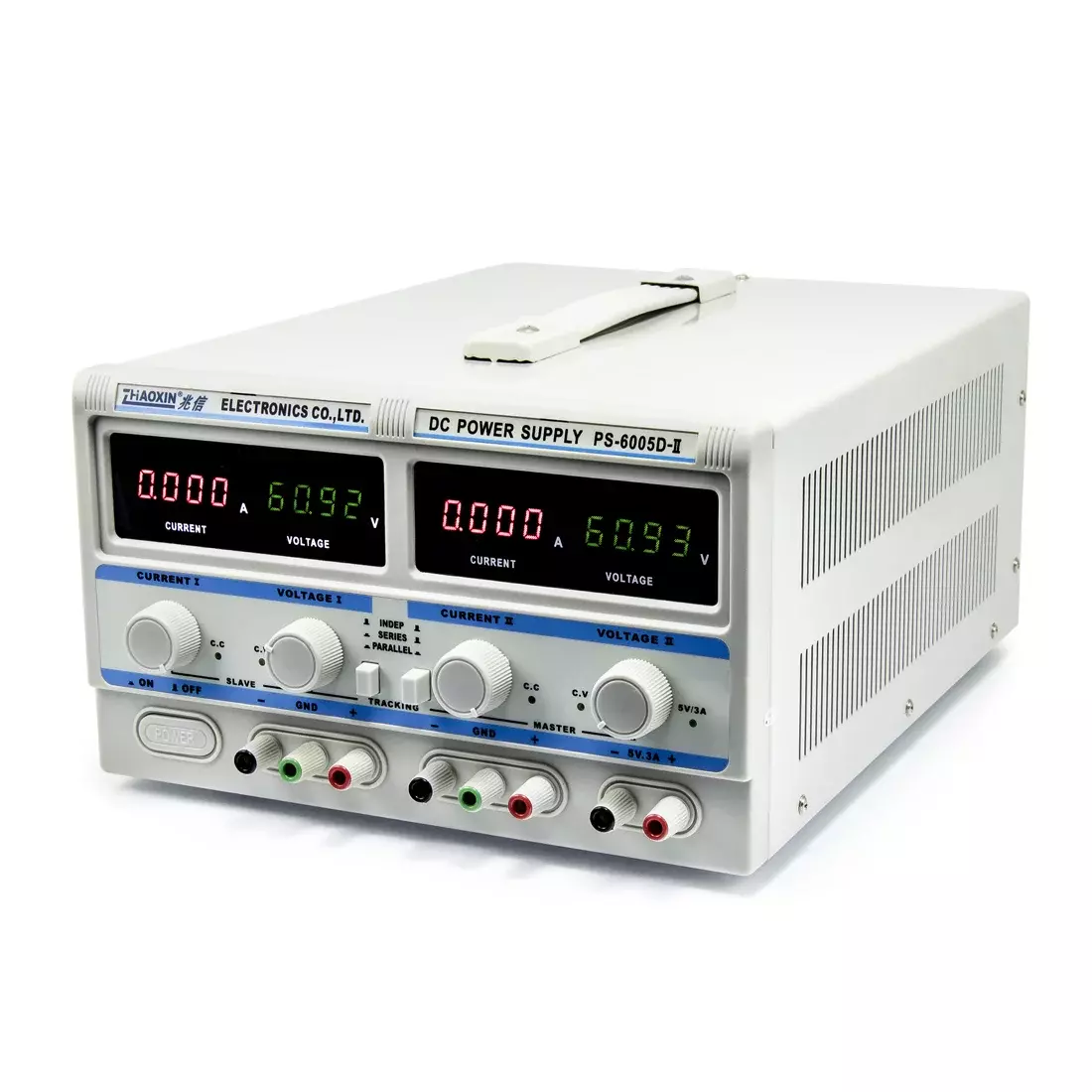

Dvojnásobný lineárne regulovaný zdroj PS-6005D-II 2 x 0-60V / 5A, navyše s nezávislým zdrojom 5V / 3A a štvormiestnymi digitálnymi meradlami, umožňujúci nastavenie napätia po 10mV a prúd po 1mA. Oba zdroje sú ovládané úplne nezávisle a rovnako nezávislé - teda galvanicky oddelené sú aj ich výstupy. Pre sériové alebo paralelné spájanie výstupov je vnútri zdroja skupina relé, ovládaných dvojicou prepínačov (viď obrázok) Kombináciou tlačidiel budú prepojené patričné svorky nutné pre konfigurácie: paralelné (0-60V / 10A), sériové (0-120V / 5A) alebo symetrické napájanie ± (0-60) V / 5A. O dostatočne dimenzovanom transformátore vypovedá celková hmotnosť zdroja, ktorá je 13,79kg. Veľký prierez plechov transformátora a dva chladiace ventilátory dovoľujú trvalý odber maximálneho udaného prúdu pri akomkoľvek nastavenom výstupnom napätí.

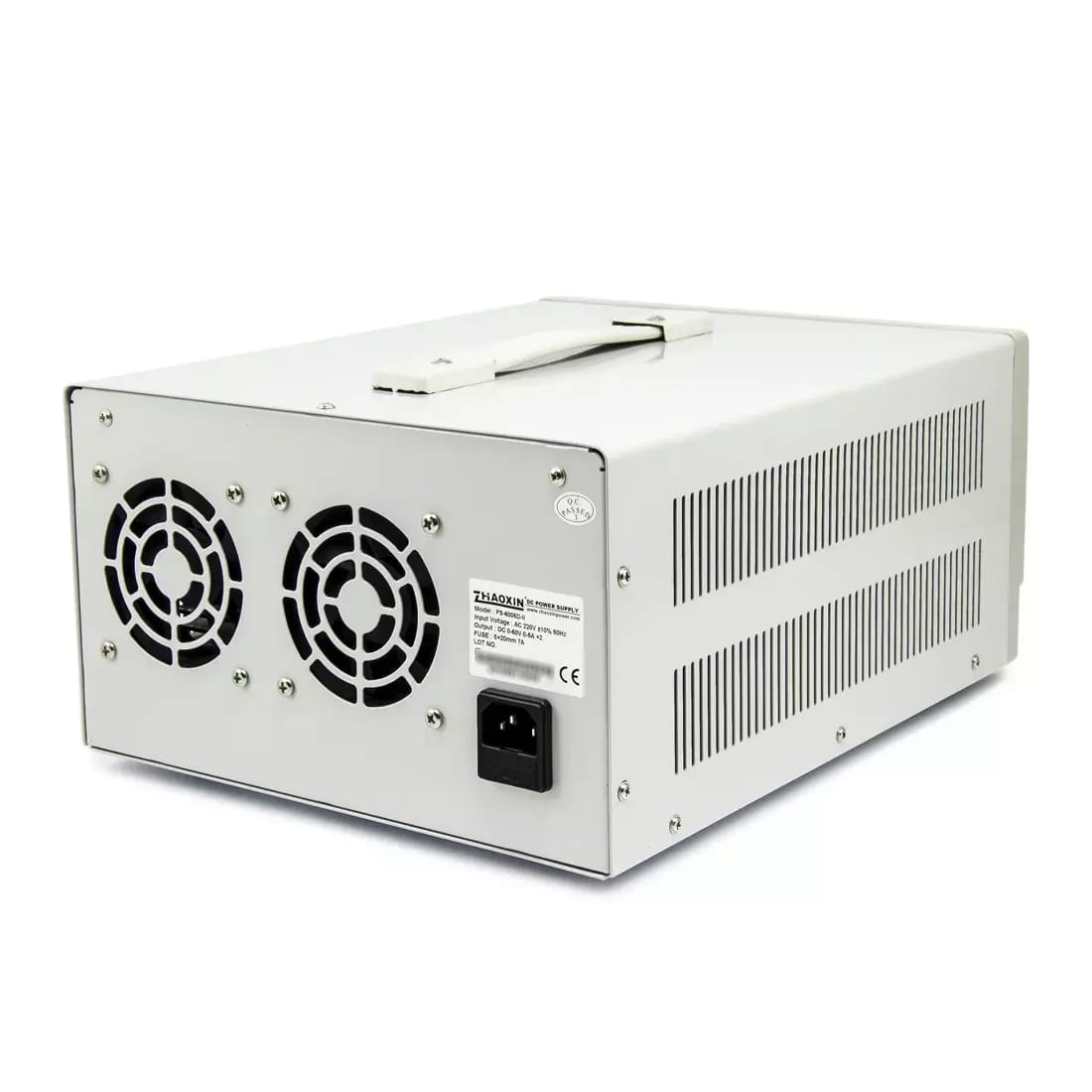

Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED pod ukazovateľmi prúdu resp. napätia. Výstupy zdroja sú galvanicky oddelené od uzemnenia. Zdroj je vybavený ochranou proti skratu. Chladenie výkonového stabilizačného prvku zabezpečuje ventilátor s výstupom na zadnej strane šasi prístroja. Pre presné a pohodlné nastavenie napätia sú oba kanály zdroja vybavené viac otáčkovým potenciometrom.

V režimoch spriahnutia zdrojov - ako paralelným tak sériovom, sú nastavovacie potenciometre na ľavej časti deaktivované a o riadenie prístroja sa stará pravá "master" časť. Tým je zaistený dokonalý súbeh regulovaného napätia v režime symetrického napájacieho zdroja.
