Dvojitý laboratórny zdroj RXN-605D-II - 2x60V/5A, 120V/5A, 60V/10A

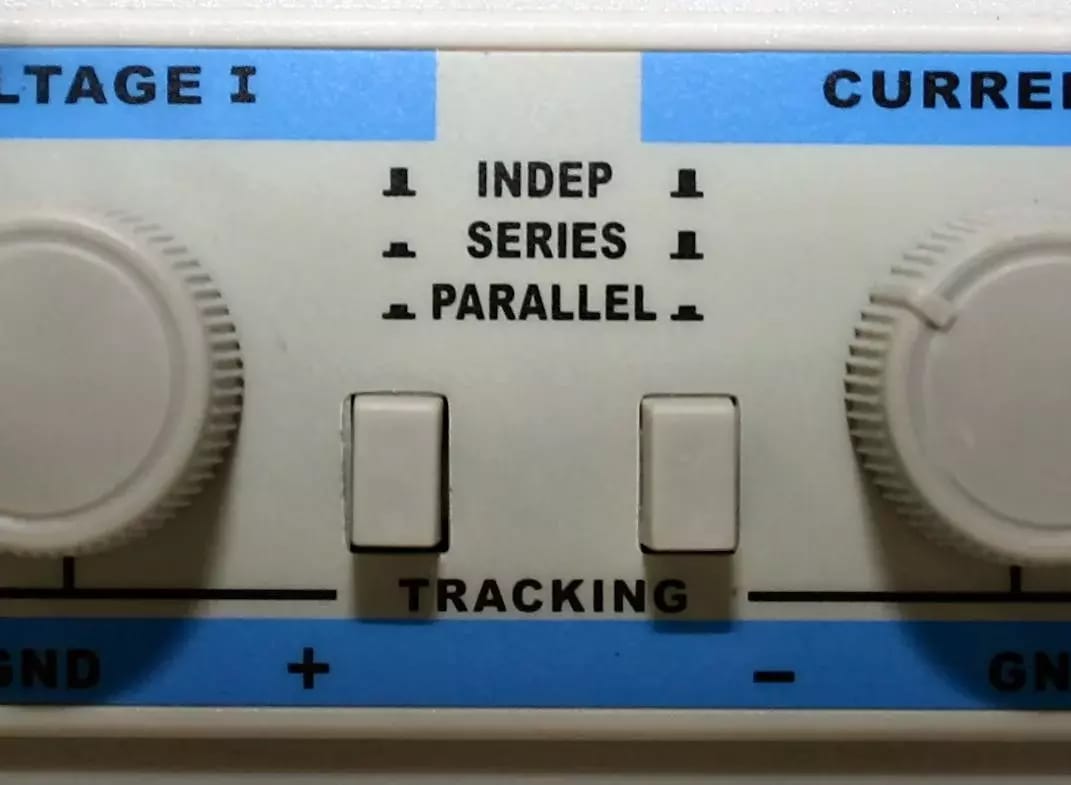

Kombináciou tlačidiel budú prepojené patričné ​​svorky nutné pre konfiguráciu: paralelné napájanie (0-60V / 10A), sériové napájanie (0-120V / 5A) alebo symetrické napájanie ± (0-60) V / 5A. O dostatočne dimenzovanom transformátore vypovedá celková hmotnosť zdroja, ktorá je 13,4 kg. Veľký prierez plechov transformátora a dva chladiace ventilátory dovoľujú trvalý odber maximálneho udaného prúdu pri akomkoľvek nastavenom výstupnom napätí.

Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED diód pod ukazovateľmi prúdu resp. napätia. Výstupy zdroja sú galvanicky oddelené od uzemnenia. Zdroj je vybavený ochranou proti skratu. Chladenie výkonového stabilizačného prvku zabezpečuje ventilátor s výstupom na zadnej strane šasi prístroja. Pre presné a pohodlné nastavenie napätia sú oba kanály zdroja vybavené viacotáčkovým potenciometrom.

V režimoch afinity zdrojov - ako paralelnom tak sériovom, sú nastavovacie potenciometre na ľavej časti deaktivované a o riadene prístroja sa stará pravá "master" časť. Tým je zaistený dokonalý súbeh regulovaného napätia v režime symetrického napájacieho zdroja.
