Dvojitý laboratórny zdroj RXN-305A-II - 2x30V/5A, 60V/5A, 30V/10A

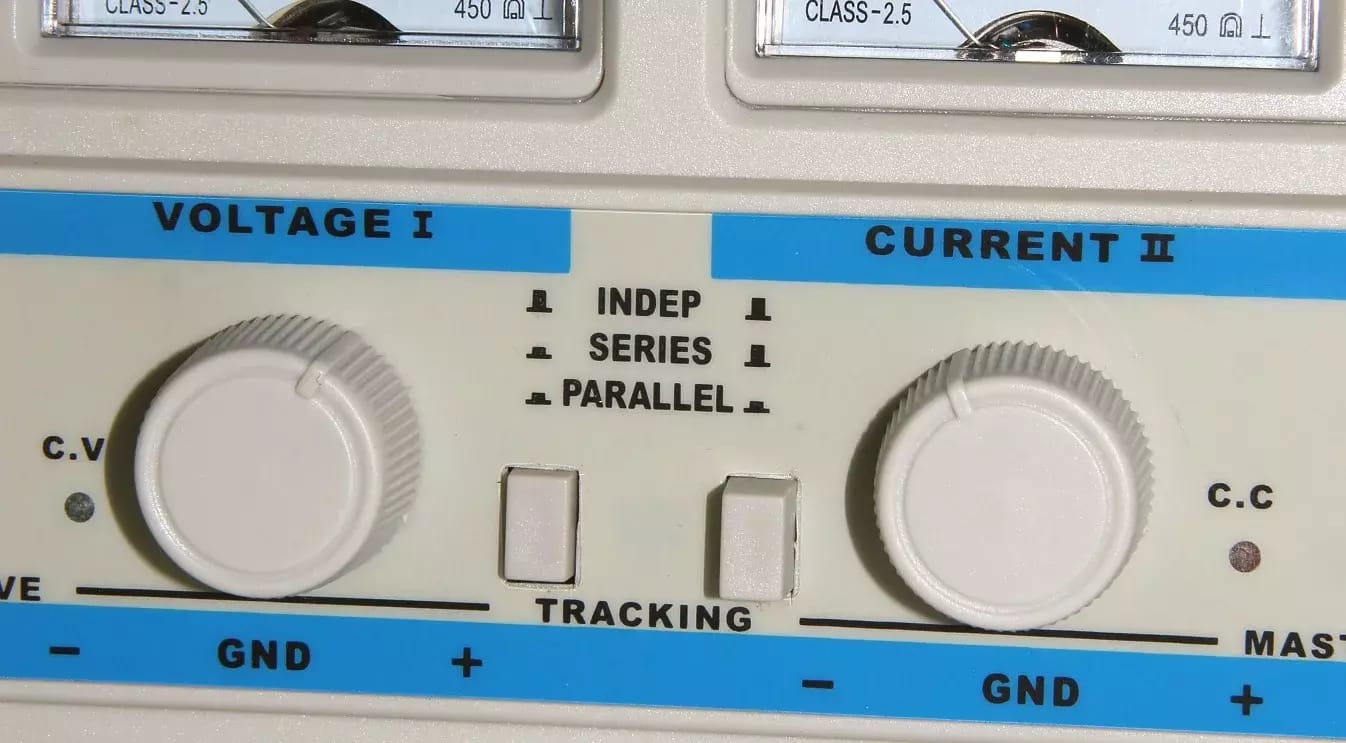

Pre sériové alebo paralelné spájanie výstupov je vo vnútri zdroja skupina relé, ovládaná dvojicou prepínačov (viď obrázok). Kombináciou tlačidiel budú prepojené patričné ​​svorky nutné pre konfigurácie: paralelné (0-30V / 10A), sériové (0-60V / 5A) alebo symetrické napájanie ± (0-30) V / 5A.

Zdroj vie pracovať v režimoch CV aj CC; aktuálny stav je indikovaný rozsvietením patričných LED svietidiel pod ukazovateľmi prúdu resp. napätia. Výstupy zdroja sú galvanicky oddelené od uzemnenia. Zdroj je vybavený ochranou proti skratu. Chladenie výkonového stabilizačného prvku zabezpečujú dva ventilátory s výduchom na zadnej strane prístroja. Pre presné a pohodlné nastavenie napätia sú oba kanály zdroja vybavené viacotáčkovým potenciometrom.

V režimoch afinity zdrojov - ako paralelnom tak sériovom, sú nastavovacie potenciometre na ľavej časti deaktivované a o riadení prístroja sa stará pravá "master" časť. Tým je zaistený dokonalý súbeh regulovaného napätia v režime symetrického napájacieho zdroja.
