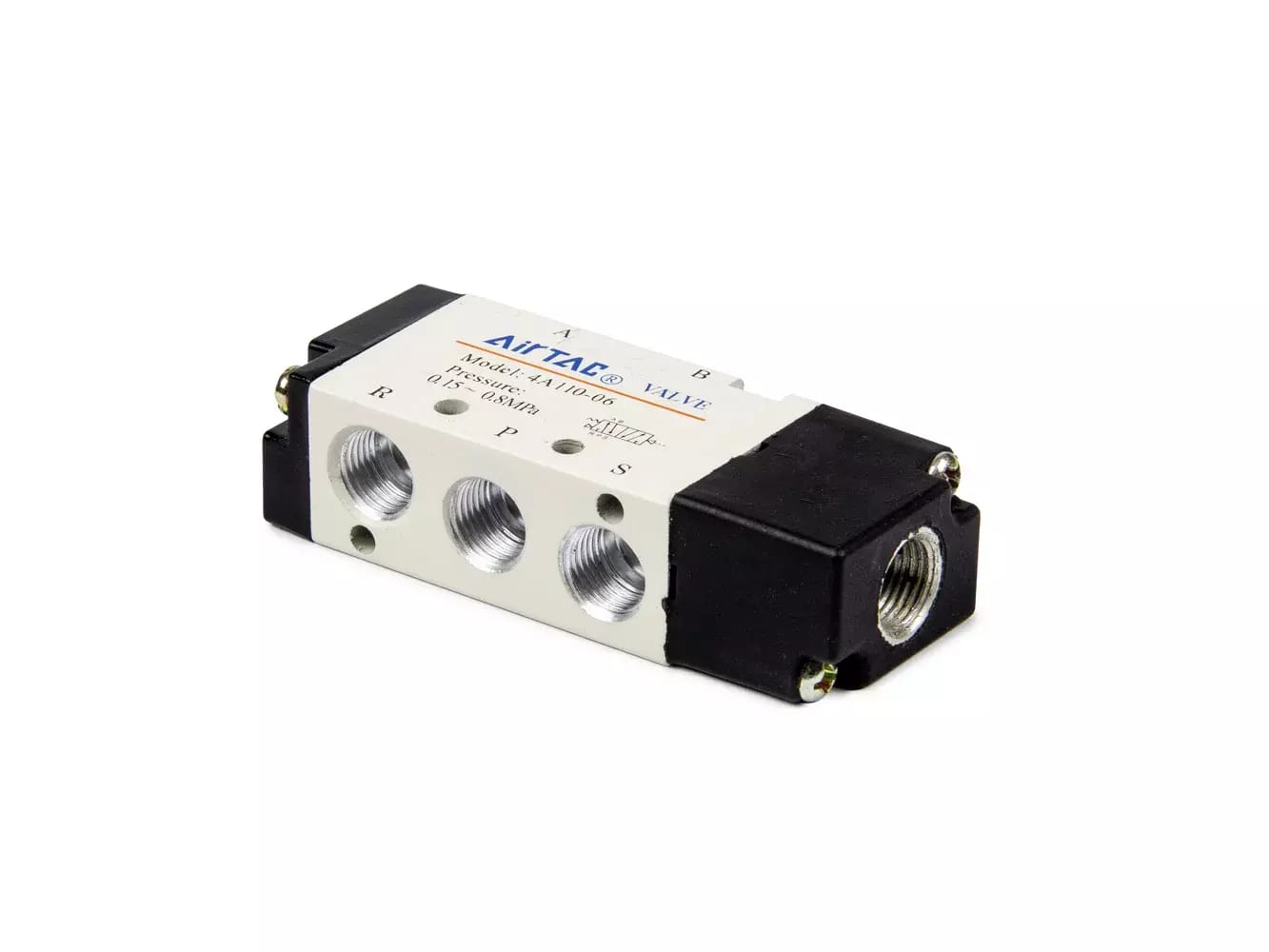

Pneumaticky ovládaný vzduchový ventil G 1/8" 4A110-06

Pneumaticky riadený monostabilný vzduchový ventil 5/2 sa používa na ovládanie pneumatických valcov a ventilov v dávkovačoch kvapalín, cnc frézach, obrábacích strojoch, výrobných a dávkovacích linkách a systémoch využívajúcich tlak vzduchu z kompresora alebo rozvodu vzduchu.

Päťpolohový pneumatický ventil s dvoma polohami má jeden vstup na prívod vzduchu na ovládanie (spínanie) výstupu a jeden vstup (P) na rozvod vzduchu medzi výstupmi A a B. Vstup označený P rozvádza vzduch do výstupu A alebo B, v štandardnej polohe, keď ventil nie je ovládaný (ovládací vstup je bez tlaku), vzduch prúdi cez vstup P do výstupu A, keď je ventil spínaný (ovládací vstup pripojený k prívodu vzduchu), vstup A je vypnutý a vzduch prúdi cez výstup B. Ďalšie dva výstupy, označené R a S, sú výduchy, ktoré sa používajú na uvoľnenie tlaku vzduchu alebo na reguláciu tlaku vzduchu po pripojení škrtiaceho ventilu. V praxi je potom možné prostredníctvom blow-off a škrtiaceho ventilu regulovať napríklad rýchlosť posuvu pneumatického piestu v dávkovači kvapaliny. Ovládací ventil pracuje s rozsahom tlaku vzduchu 0,15 - 0,8 MPa, všetky vstupy a výstupy majú vnútorný závit G 1/8".
